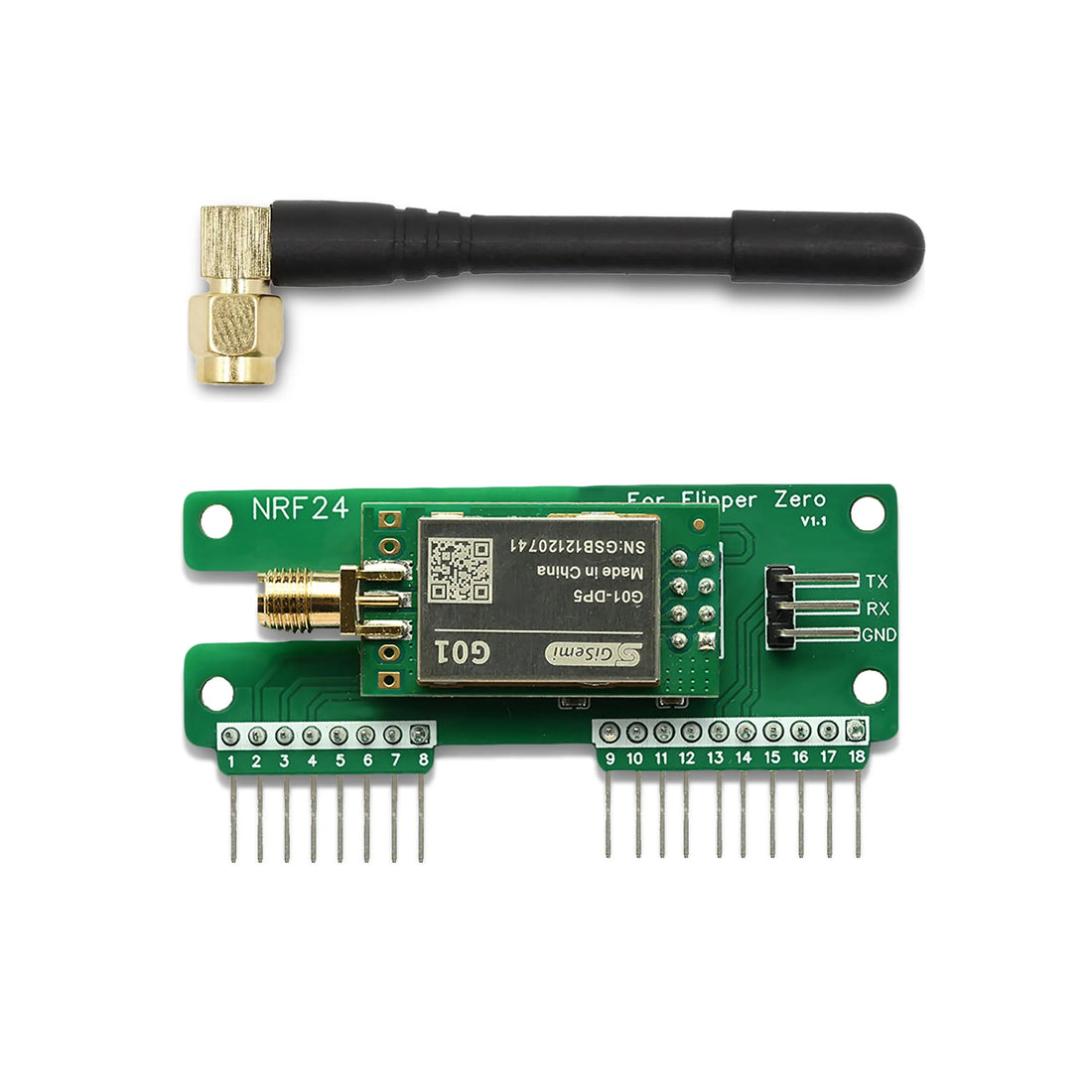

nRF24L01+ 2.4 GHz module for Flipper Zero

nRF24L01+ en la Flipper Zero: qué hace, pinout, configuración y soluciones

PINGEQUA Lab · nRF24L01+ en la Flipper Zero: pinout & configuración · Lectura de 5 min · Actualizado 2026-06-29

La Flipper Zero se vende sin ninguna radio de 2.4 GHz, así que todo lo que ocurra en esa banda —incluida la investigación de HID inalámbricos en 2.4 GHz— depende por completo de qué módulo nRF24 conectes al conector GPIO.

Respuesta rápida El nRF24L01+ es un transceptor de 2.4 GHz que le da a la Flipper Zero una banda que no tiene de forma nativa, usado para investigación de HID inalámbricos y otros protocolos de 2.4 GHz. Se conecta al conector GPIO mediante SPI (VCC a 3V3 pin 9, GND a GND pin 18, CE a A7 pin 2, CSN a A4 pin 4, SCK a B3 pin 5, MOSI a A6 pin 3, MISO a B2 pin 6), y si además quieres cobertura Sub-GHz, el nRF24 + CC1101 2-en-1 cubre ambas bandas en una sola placa.

Qué añade el nRF24L01+ a una Flipper Zero

De fábrica, la Flipper Zero cubre Sub-GHz, NFC, RFID, IR y GPIO, pero no 2.4 GHz. Un módulo nRF24L01+ cubre ese hueco y permite investigar en la banda de 2.4 GHz, como detectar y analizar tráfico HID inalámbrico de 2.4 GHz en dispositivos que te pertenecen o que estás autorizado a probar.

Para un alcance razonable, elige un módulo con etapa amplificadora PA/LNA y antena externa de 2.4 GHz: los breakouts nRF24 desnudos tienen alcance corto.

Pinout del nRF24L01+ en la Flipper Zero

El nRF24L01+ se comunica con la Flipper Zero mediante SPI más las líneas de control CE/CSN a través del conector GPIO. Una asignación típica:

Pin nRF24 Función GPIO de Flipper Zero
VCC Alimentación 3.3 V 3V3 (pin 9)
GND Tierra GND (pin 18)
CE Habilitación del chip A7 (pin 2)
CSN Selección de chip SPI A4 (pin 4)
SCK Reloj SPI B3 (pin 5)
MOSI Salida de datos SPI A6 (pin 3)
MISO Entrada de datos SPI B2 (pin 6)
IRQ Interrupción (opcional) —
Confirma siempre con la documentación de tu firmware/app específicos: la asignación de pines puede variar. Un módulo plug-and-play elimina por completo los errores de cableado. Consulta nuestra guía de configuración del nRF24.

Configuración (módulo plug-and-play)

  1. Apaga la Flipper Zero y conecta el módulo al conector GPIO.
  2. Enciéndela y abre tu app compatible con nRF24 (o una build de Bruce/Marauder).
  3. Selecciona la función nRF24; la app inicializa la radio por SPI.
  4. Confirma que el módulo se detecta antes de ejecutar cualquier escaneo.

Problema común: pantalla negra / módulo no detectado

Si tu Flipper muestra una pantalla negra o la app no encuentra la radio al conectar una placa nRF24 (o dual CC1101+nRF24), normalmente es un conflicto de alimentación/chip-select, algo habitual en placas baratas que comparten alimentación entre chips. Guía completa: solución a la pantalla negra / dual-chip del nRF24.

Las placas con alimentación aislada por chip evitan esto de raíz: por eso nuestras placas duales usan LDOs independientes y lógica de chip-select propia.

¿Qué placa nRF24 deberías elegir?

Solo 2.4 GHz y nada más: una placa nRF24 dedicada. ¿Quieres también Sub-GHz (recomendado)? Una placa dual cubre 2.4 GHz y 433 MHz en un solo PCB.

Módulo nRF24 para Flipper Zero nRF24 + CC1101 2 en 1

Preguntas frecuentes

¿Tiene la Flipper Zero 2.4 GHz sin un módulo?
No. No tiene radio de 2.4 GHz nativa. Se necesita un módulo nRF24L01+ para 2.4 GHz.
nRF24 o CC1101 — ¿cuál es la diferencia?
nRF24 = 2.4 GHz; CC1101 = Sub-GHz (300–928 MHz). Bandas distintas, funciones distintas. Comparativa completa aquí.
¿Por qué mi Flipper se queda en pantalla negra con el módulo conectado?
Normalmente un conflicto de alimentación o chip-select en placas de alimentación compartida. Consulta la guía de solución.
¿Necesito PA/LNA?
Para un alcance útil, sí: PA/LNA junto con una antena externa supera con creces a un breakout nRF24 desnudo.
¿Es legal investigar con nRF24?
Probar dispositivos que te pertenecen o que estás autorizado a evaluar es legal en la mayoría de regiones. No lo uses contra dispositivos de terceros. Cumple la normativa de radiofrecuencia local (por ejemplo, FCC Part 15 en EE. UU.).

Fuentes y lecturas adicionales: CC1101 vs nRF24 — cuál elegir para Flipper/M5Stack · Solución a la pantalla negra / dual-chip del nRF24 · Guía de configuración del nRF24.

Contenido educativo solo para investigación de seguridad autorizada: prueba únicamente dispositivos que te pertenecen o para los que tienes permiso explícito, y cumple la normativa de RF local (por ejemplo, FCC Part 15 en EE. UU. / CE-RED en la UE); PINGEQUA es un fabricante de hardware independiente y no está afiliado a Flipper Devices, Bruce ni Marauder.
