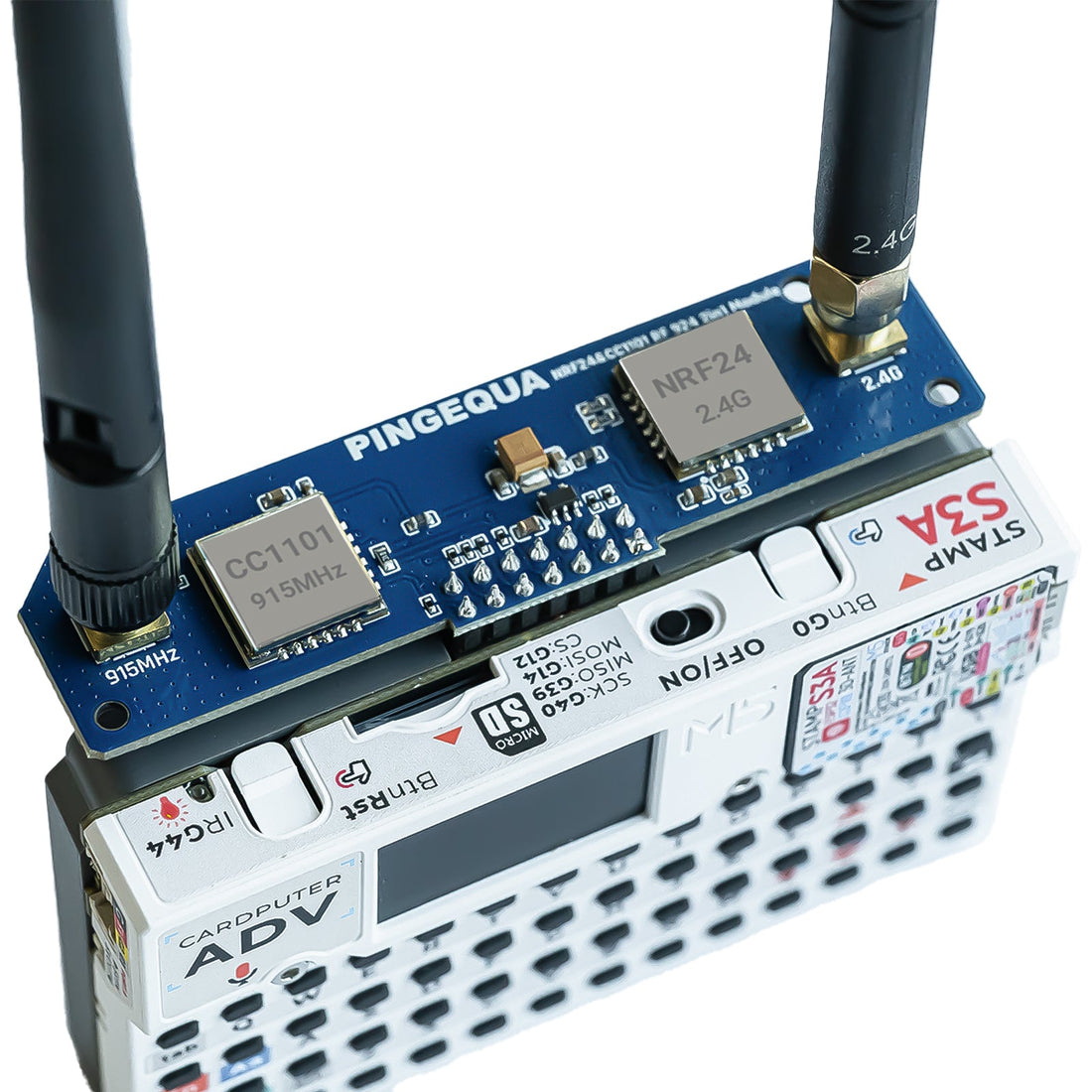

PINGEQUA Hydra RF Sub-GHz cap for M5Stack Cardputer

M5Stack LoRa Cap vs PINGEQUA Hydra RF : messagerie Meshtastic ou pentest Sub-GHz ? (2026)

PINGEQUA Lab · Comparatif des caps Cardputer ADV · 8 min de lecture · Mis à jour le 2026-07-10

Les deux caps évoluent dans le même voisinage Sub-GHz et se branchent tous deux sur un Cardputer ADV, mais l'un est conçu pour parler et l'autre pour tester.

Réponse rapide Le M5Stack Cap LoRa868 (et le Cardputer Mesh Kit préflashé) utilisent la LoRa Semtech SX1262 pour la messagerie texte off-grid Meshtastic plus le GPS — c'est un outil de communication. Les caps Hydra RF de PINGEQUA associent un transceiver Sub-GHz TI CC1101 à une radio nRF24L01+ 2.4 GHz sous firmware Bruce pour la recherche en sécurité Sub-GHz — capture, scan, replay. Achetez le cap LoRa pour communiquer sur un mesh ; achetez Hydra RF (commencez par le Hydra RF 424) pour tester la RF autour de vous. PINGEQUA ne vend ni matériel LoRa ni matériel Meshtastic.

Même bande, fonction différente

Si vous possédez un Cardputer ADV et que vous avez lu des choses sur le cap LoRa de M5Stack en même temps que sur les caps Hydra RF de PINGEQUA, le chevauchement est réel : les deux fonctionnent dans le territoire ISM Sub-GHz et les deux ont besoin d'un hôte Cardputer ADV. C'est là que s'arrête la ressemblance.

Le M5Stack Cap LoRa868 est construit autour d'une radio LoRa Semtech SX1262 et sert à faire circuler des données — en l'occurrence des messages texte mesh Meshtastic et des positions GPS — entre nœuds off-grid. Les caps Hydra RF de PINGEQUA sont construits autour d'un transceiver Sub-GHz TI CC1101 et servent à interagir avec les appareils Sub-GHz déjà présents autour de vous — télécommandes de véhicule, télécommandes de garage, capteurs — pour la recherche en sécurité sous firmware Bruce. L'un est une radio pour des personnes qui se parlent entre elles. L'autre est une radio pour analyser ce que d'autres radios sont déjà en train de dire.

Comparaison des spécifications

Spécification M5Stack Cap LoRa868 / Mesh Kit PINGEQUA Hydra RF (424 / 824 Pro / 924 Pro)
Puce radio Semtech SX1262 (module : Stamp LoRa-1262) TI CC1101 (Sub-GHz) + nRF24L01+ (2.4 GHz), commutation automatique, aucun interrupteur physique
Bande 868-923 MHz, étalement de spectre chirp LoRa 433 MHz (424) / 868 MHz (824 Pro) / 915 MHz (924 Pro) — trois SKU distincts, une bande chacun
Objectif Messagerie texte mesh off-grid + positionnement GPS (Meshtastic), collecte de données à distance, IoT Recherche en sécurité Sub-GHz : capture, scan, replay d'appareils Sub-GHz courants, plus 2.4 GHz
Firmware Meshtastic (préflashé sur le Cardputer Mesh Kit) Firmware Bruce (nécessite une configuration brucePins.conf)
GNSS ATGM336H-6N / AT6668 intégré (GPS/QZSS/BeiDou/Galileo/GLONASS, moins de 1.5 m CEP50 selon M5Stack) Aucun sur les caps Hydra RF
Hôte M5Stack Cardputer ADV via Cap-Bus (hôte non inclus) M5Stack Cardputer ADV uniquement — non compatible avec le Cardputer v1.1 (hôte non inclus)

LoRa est une modulation, pas tout l'écosystème Sub-GHz

La confusion vient généralement du fait de traiter le « Sub-GHz » comme une seule chose interchangeable. Ce n'est pas le cas. LoRa (la modulation que parle le SX1262) est le schéma propriétaire d'étalement de spectre chirp de Semtech, conçu spécifiquement pour des liaisons point à point et mesh longue portée et basse consommation entre autres appareils LoRa. Il excelle dans ce qu'il fait — transporter un message texte ou une coordonnée GPS sur une longue distance avec très peu d'énergie — mais il ne parle vraiment qu'à d'autres nœuds LoRa/Meshtastic.

Le CC1101, la puce à l'intérieur de Hydra RF, est un transceiver Sub-GHz polyvalent prenant en charge la modulation OOK, ASK, 2-FSK, GFSK et MSK. Cette flexibilité est exactement ce qu'il faut pour interagir avec l'immense parc installé d'appareils Sub-GHz du quotidien — télécommandes de porte de garage, télécommandes de véhicule, stations météo, capteurs — dont presque aucun ne parle LoRa.

Une radio LoRa/SX1262 ne peut pas faire de la capture et du replay façon CC1101 sur une télécommande OOK ou FSK quelconque — elle ne décode pas cette famille de modulation comme le fait le CC1101. Et un CC1101 ne peut pas rejoindre un mesh Meshtastic — il ne parle pas le protocole d'étalement de spectre chirp de LoRa. Même voisinage approximatif de fréquences, langages radio incompatibles, fonctions opposées.

Guide de décision

Vous voulez de la messagerie off-grid, du GPS ou un mesh Meshtastic

C'est le M5Stack Cap LoRa868 ou le Cardputer Mesh Kit préflashé qu'il vous faut. PINGEQUA ne vend ni matériel LoRa ni matériel Meshtastic — nous le disons clairement plutôt que de vous orienter vers quelque chose que nous n'avons pas en stock. Allez directement chez M5Stack pour cela.

Vous voulez de la recherche en sécurité Sub-GHz — capture, scan, replay — plus le 2.4 GHz

C'est à ça que sert Hydra RF. Choisissez la bande qui correspond à votre région et à vos cibles : voir Hydra RF 424 vs 824 vs 924 : quelle bande choisir pour le détail des allocations ISM/SRD, et qu'est-ce qu'un cap CC1101 si vous hésitez encore à savoir si la recherche Sub-GHz est vraiment ce dont vous avez besoin.

Petit rappel sur la correspondance des bandes : la fréquence accordée de votre cap doit correspondre à la fois à l'allocation ISM/SRD légale de votre région et à la fréquence utilisée par vos appareils cibles — une antenne accordée sur 433 MHz fonctionne mal à 915 MHz, et inversement. Les règles fréquence-région varient ; vérifiez votre réglementation radio locale, ceci n'est pas un conseil juridique.

Encore une chose : la compatibilité de l'hôte

Le cap LoRa de M5Stack et toutes les variantes de Hydra RF sont réservés au Cardputer ADV. Aucun des deux ne s'adapte au Cardputer v1.1 d'origine.

Caps Hydra RF pour Cardputer ADV

CC1101 Sub-GHz + nRF24L01+ 2.4 GHz, commutation automatique, firmware Bruce. Choisissez votre bande.

Hydra RF 424 (433 MHz) — $32.99 Hydra RF 824 Pro (868 MHz) — $35.99 Hydra RF 924 Pro (915 MHz) — $35.99

FAQ

Le cap LoRa de M5Stack peut-il faire du replay Sub-GHz comme un CC1101 ?
Non. La radio SX1262 du cap LoRa parle la modulation d'étalement de spectre chirp LoRa de Semtech, conçue pour des liaisons point à point et mesh avec d'autres appareils LoRa. Elle ne décode ni ne rejoue les signaux OOK/ASK/FSK qu'utilisent les appareils Sub-GHz du quotidien (télécommandes, capteurs) — c'est à ça que sert le CC1101 dans Hydra RF.
Hydra RF peut-il rejoindre un mesh Meshtastic ?
Non. La puce CC1101 de Hydra RF ne parle pas du tout le protocole de LoRa, donc elle ne peut ni rejoindre ni communiquer avec un réseau Meshtastic. Meshtastic nécessite une radio SX1262 (ou autre radio LoRa) comme celle du cap LoRa de M5Stack.
Lequel devrais-je choisir pour le wardriving ?
Aucun des deux n'est en soi un outil de wardriving Wi-Fi — c'est un tout autre circuit GPS/Wi-Fi, ce n'est pas ce que fait l'un ou l'autre de ces caps. Le module GNSS du cap LoRa sert à géolocaliser les messages mesh Meshtastic, pas à scanner des réseaux Wi-Fi.
Ai-je besoin à la fois d'un cap LoRa et d'un cap Hydra RF ?
Seulement si vous avez besoin des deux fonctions : la messagerie off-grid Meshtastic avec GPS, et séparément, la recherche en sécurité Sub-GHz plus le 2.4 GHz. Ils résolvent des problèmes différents et ne se substituent pas l'un à l'autre — il n'y a aucun chevauchement de capacités malgré le voisinage de fréquences partagé.
L'un ou l'autre des caps s'adapte-t-il au Cardputer v1.1 d'origine ?
Non. Le M5Stack Cap LoRa868 et les trois caps Hydra RF (424, 824 Pro, 924 Pro) sont tous conçus exclusivement pour le Cardputer ADV.

Sources et lectures complémentaires : M5Stack Cap LoRa868 documentation, docs.m5stack.com/en/cap/Cap_LoRa868 · CNX Software, M5Stack Cardputer Mesh Kit coverage, 2026-04-30 · shop.m5stack.com · Wikipedia, « ISM radio band » · Texas Instruments ISM-band application note SWRA048 · ETSI EN 300 220 / CEPT Recommendation 70-03 · FCC Part 15. PINGEQUA est indépendant et n'est affilié ni à M5Stack, ni à Bruce, ni à Texas Instruments, ni à Semtech, ni à Meshtastic.

L'utilisation de la bande Sub-GHz est régie par des allocations ISM/SRD qui varient selon la région (FCC Part 15 aux États-Unis, ETSI EN 300 220 / CEPT 70-03 dans l'UE/au Royaume-Uni) — vérifiez votre réglementation radio locale avant d'émettre ; ceci n'est pas un conseil juridique.
