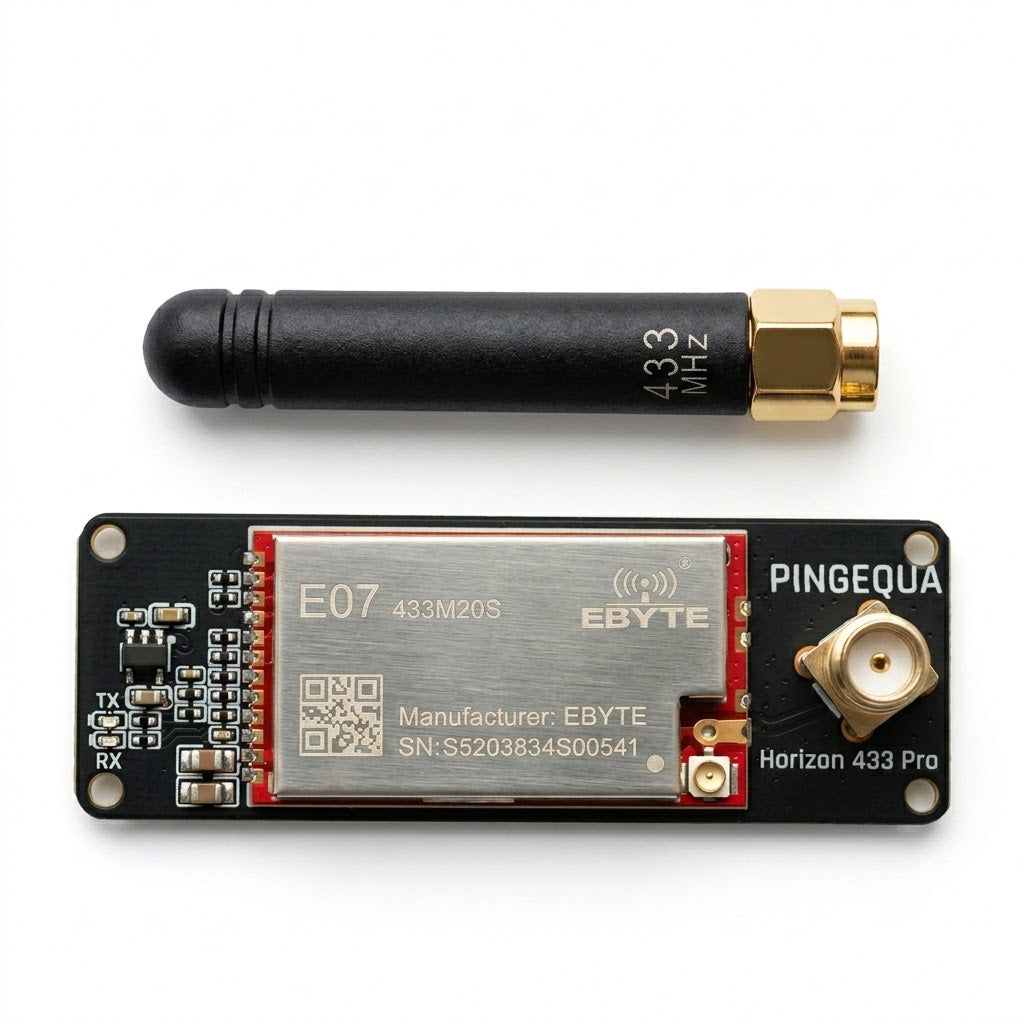

Horizon 433 Pro external CC1101 module for Flipper Zero with SMA 433 MHz antenna

Horizon 433 Pro : le module CC1101 pour Flipper Zero, enfin bien fait

PINGEQUA Lab · Guide du module Sub-GHz pour Flipper Zero · Lecture de 7 min · Mis à jour le 2026-07-01

Si vous possédez un Flipper Zero, vous connaissez cette sensation : vous trouvez un signal dans le menu Sub-GHz, vous vous éloignez de dix mètres, et il disparaît — la radio CC1101 intégrée n'a jamais été conçue pour la portée, et c'est exactement l'écart que le module externe Horizon 433 Pro a été conçu pour combler.

Réponse rapideLe Horizon 433 Pro est une radio Sub-GHz externe de 433 MHz pour le Flipper Zero, construite autour du module E07-433M20S basé sur le CC1101 avec PA/LNA intégré et d'un connecteur d'antenne SMA, qui se branche directement sur le header GPIO sans soudure. Il existe pour corriger la faible portée de la radio interne, et il est commercialisé sous le nom de Horizon 433 Pro.

Pourquoi le Flipper Zero de base peine à 433 MHz

Le CC1101 embarqué du Flipper est relié à une petite antenne interne optimisée pour la taille, pas pour la distance. En conditions réelles, la portée effective à 433 MHz n'est souvent que de quelques mètres à une vingtaine de mètres, selon les obstacles et l'orientation. Trois goulots d'étranglement physiques en sont responsables :

  • Pas d'amplificateur de puissance. Le CC1101 interne transmet à un niveau faible, non amplifié.
  • Pas d'amplificateur faible bruit. Les signaux entrants faibles se perdent dans le bruit de fond avant que la puce ne puisse les décoder.
  • Une minuscule antenne fixe. Impossible de l'accorder, de la remplacer ou de l'orienter.

Un module PA/LNA externe s'attaque aux trois problèmes à la fois — c'est pourquoi il est devenu l'un des accessoires Sub-GHz les plus populaires pour le Flipper Zero dans la communauté.

Ce que contient le Horizon 433 Pro

Ce n'est pas simplement une puce CC1101 sur une carte breakout. Il est conçu autour de la stabilité de l'alimentation, de l'intégrité du signal, de la protection du connecteur et de la facilité d'usage au quotidien.

Caractéristique Ce que c'est Pourquoi c'est important
Module RF E07-433M20S Module industriel basé sur le CC1101 avec PA/LNA intégré TX plus puissant, RX plus sensible à 433 MHz
Contrôle PA / LNA Commutation dédiée de l'amplificateur Maximise la puissance à l'émission, la sensibilité à la réception
PCB 4 couches PCB RF à impédance adaptée, pas un bricolage 2 couches Chemin de signal plus propre, moins de pertes, moins d'interférences
Connecteur d'antenne SMA Connecteur RF standard à visser Permet de passer à une antenne fouet, à bobine ou à haut gain
Signalisation SPI stabilisée Lignes de données protégées vers le Flipper Moins de lectures perdues ou corrompues
Alimentation dédiée 3.3 V Rail d'alimentation propre et régulé Stable en charge — pas de micro-coupures en pleine transmission
LEDs d'état TX/RX Indicateurs d'activité à luminosité douce Voir en un coup d'œil quand la radio est active
Connecteur GPIO Se branche sur le header du Flipper, sans soudure Prêt en quelques secondes, entièrement réversible

L'élément central est le E07-433M20S — un module industriel éprouvé, disponible sur étagère, la même classe de matériel derrière les modules CC1101 "boostés" auxquels la communauté Flipper fait confiance depuis des années. La contribution du Horizon 433 Pro, c'est l'ingénierie qui l'entoure : un PCB RF 4 couches à impédance adaptée et un rail dédié stable de 3.3 V, pour que le module exploite tout son potentiel au lieu d'être bridé ou noyé dans le bruit.

Comment installer le Horizon 433 Pro

Pas de soudure, pas d'acrobaties de flashage de firmware. Voici le processus complet.

  1. Fixez l'antenne. Vissez l'antenne 433 MHz fournie sur le connecteur SMA. Ne transmettez jamais sans antenne branchée — un PA non terminé peut s'endommager lui-même.
  2. Branchez le module sur le header GPIO. Éteignez le Flipper Zero, alignez le module avec les broches GPIO sur le dessus, et enfoncez-le en place. Le design du connecteur est détrompé et réversible.
  3. Activez la radio externe dans le firmware. Allumez l'appareil et réglez le module radio sur External (Sub-GHz → Radio Settings → Module → External). Le Flipper acheminera désormais toutes les opérations Sub-GHz via le CC1101 du Horizon 433 Pro.
Astuce : Si vous ne voyez pas l'option de module "External", vous êtes probablement sur le firmware d'origine du Flipper. La prise en charge du CC1101 externe avec SPI matériel et contrôle d'amplificateur est intégrée dans les firmwares personnalisés les plus populaires — voir ci-dessous.

Compatibilité firmware : Momentum & Unleashed

Les modules CC1101 externes reposent sur un firmware personnalisé qui sait piloter une radio déportée via SPI matériel et commuter le PA/LNA. Les deux options les plus utilisées le prennent en charge aujourd'hui :

Firmware Dernière version Remarques
Momentum Dernier tag mntm-012, builds de développement jusqu'en 2026 Continuation directe de l'ancien firmware Xtreme, que Momentum a remplacé en novembre 2024. Sa pile Sub-GHz inclut l'auto-détection du CC1101 externe et le contrôle d'amplificateur.
Unleashed Dernière version unlshd-089, mai 2026 Firmware personnalisé établi de longue date, axé sur la stabilité, avec prise en charge explicite du CC1101 externe via SPI matériel plus contrôle d'amplificateur.
Remarque sur le firmware d'origine : la prise en charge de la radio externe varie selon la version du firmware officiel. Pour l'expérience la plus fluide avec n'importe quel module CC1101 externe — y compris le Horizon 433 Pro — une build récente de Momentum ou Unleashed est recommandée.

Que peut-on vraiment en faire ?

Le Horizon 433 Pro est un outil de recherche et d'apprentissage RF. Les cas d'usage autorisés courants dans la bande 433 MHz incluent :

  • Tests de portée et de bilan de liaison pour vos propres appareils 433 MHz et capteurs IoT.
  • Débogage de votre propre matériel — télécommandes de garage, contrôleurs de portail, stations météo et modules RF qui vous appartiennent.
  • Analyse de signaux et apprentissage de protocoles en laboratoire ou sur banc de test.
  • Radioamateurisme et expérimentation RF dans le cadre de vos privilèges de licence.
  • Recherche en sécurité sur des systèmes pour lesquels vous êtes explicitement autorisé à effectuer des tests.

À propos des annonces de portée

Vous verrez des chiffres de portée spectaculaires associés aux modules basés sur le E07 — les tests de la communauté et des fournisseurs rapportent des améliorations allant de quelques dizaines de mètres à plusieurs centaines de mètres dans des conditions idéales de visibilité directe. Ces chiffres n'ont pas été mesurés en laboratoire par PINGEQUA ; considérez-les comme des plafonds, pas des garanties. La portée réelle dépend du choix de l'antenne, du terrain, des interférences, des obstacles et de la sensibilité propre de l'appareil cible. Pour être honnête : un module PA/LNA bien conçu comme le Horizon 433 Pro surpassera la radio interne, souvent d'un large multiple, mais vos chiffres exacts varieront.

Horizon 433 Pro contre une carte CC1101 générique

Tous les modules externes ne se valent pas. Voici où le Horizon 433 Pro mérite son "Pro" :

Carte CC1101 générique Horizon 433 Pro
Amplificateur Souvent aucun (CC1101 nu) PA + LNA (E07-433M20S)
PCB Généralement 2 couches 4 couches, impédance adaptée
Alimentation Partagée / non régulée Rail dédié stable de 3.3 V
Intégrité SPI Basique Signalisation protégée et stabilisée
Antenne Fixe ou u.FL nu Connecteur SMA + antenne fournie
Retour d'état Aucun LEDs douces TX/RX
Installation Souvent à souder ou fastidieuse Connecteur GPIO, sans soudure

Si votre objectif est de "juste voir si ça marche", une carte nue suffira. Si votre objectif est un travail Sub-GHz fiable et reproductible, l'ingénierie autour de la radio est ce pour quoi vous payez réellement.

Utilisation légale & responsable

La bande 433 MHz est partagée et réglementée. Utiliser ce module de façon responsable n'est pas négociable :

  • N'interagissez qu'avec des appareils et systèmes qui vous appartiennent ou pour lesquels vous êtes explicitement autorisé à effectuer des tests. Intercepter, rejouer ou transmettre vers des appareils tiers sans autorisation peut être illégal dans votre juridiction.
  • Respectez les réglementations RF locales — les limites de puissance et les règles de licence régissant la bande 433 MHz varient selon les pays.
  • N'utilisez jamais d'outils RF pour contourner la sécurité, accéder à une propriété ou perturber des services qui ne vous appartiennent pas.

Le Horizon 433 Pro est vendu et destiné à l'apprentissage, aux tests, au débogage et à la recherche RF autorisée. Ce que vous en faites relève de votre propre responsabilité.

Prêt à étendre votre portée ?

La radio interne vous permet de démarrer. Le Horizon 433 Pro vous fait passer au sérieux — émission plus puissante, réception plus sensible, antenne interchangeable et ingénierie soignée, dans un module enfichable qui s'installe en quelques secondes.

Obtenir le Horizon 433 Pro →

Questions fréquentes

Le Horizon 433 Pro nécessite-t-il de la soudure ?
Non. Il utilise un design à connecteur GPIO — éteignez le Flipper, enfoncez le module sur le header, et c'est terminé. Entièrement réversible.
De quel firmware ai-je besoin pour le Horizon 433 Pro ?
N'importe quelle build actuelle de Momentum ou Unleashed. Les deux prennent en charge le CC1101 externe via SPI matériel avec contrôle d'amplificateur. Activez-le sous Sub-GHz → Radio Settings → Module → External.
Puis-je utiliser ma propre antenne avec le Horizon 433 Pro ?
Oui — c'est tout l'intérêt du connecteur SMA. Passez à n'importe quelle antenne 433 MHz (fouet, bobine ou haut gain) selon vos besoins de portée et de directivité. Une antenne 433 MHz est incluse dans la boîte.
La portée est-elle vraiment meilleure que celle de la radio interne du Flipper Zero ?
Nettement — le front-end PA/LNA et l'antenne externe offrent généralement un large multiple de la portée d'origine. Les chiffres exacts dépendent de l'antenne, du terrain et des interférences ; considérez donc les maximums publiés comme des plafonds dans le meilleur des cas.
Que contient la boîte ?
Module Horizon 433 Pro ×1, antenne SMA 433 MHz ×1, et un guide de démarrage rapide ×1. Le Flipper Zero lui-même n'est pas inclus.
Le Horizon 433 Pro est-il juste une puce CC1101 ?
Non. Il est construit autour du module RF industriel E07-433M20S (CC1101 + PA/LNA), sur un PCB 4 couches à impédance adaptée avec un rail d'alimentation dédié et un SPI protégé — une ingénierie qu'un breakout CC1101 nu n'a pas.

Sources & pour aller plus loin : Page produit — Horizon 433 Pro (module CC1101 E07-433M20S). Les chiffres de portée cités ci-dessus (portée de la radio interne d'origine et du module externe) sont des observations rapportées par la communauté et les fournisseurs, non vérifiées de façon indépendante en laboratoire par PINGEQUA.

Réservé aux tests autorisés et à l'usage éducatif en RF ; utilisez l'appareil dans les limites FCC Part 15 (US) ou CE-RED (UE) applicables à votre région ; le Horizon 433 Pro est un produit PINGEQUA indépendant, non affilié à Flipper Devices Inc. et non approuvé par celui-ci.
