Horizon 433 Pro: el módulo CC1101 para Flipper Zero, bien hecho
Share
PINGEQUA Lab · Guía del módulo Sub-GHz para Flipper Zero · 7 min de lectura · Actualizado 2026-07-01
Si tienes un Flipper Zero, conoces la sensación: encuentras una señal en el menú Sub-GHz, caminas diez metros y desaparece — la radio CC1101 integrada nunca se diseñó para el alcance, y ese es exactamente el vacío que el módulo externo Horizon 433 Pro fue diseñado para cubrir.
Por qué el Flipper Zero de fábrica tiene dificultades a 433 MHz
El CC1101 integrado del Flipper está conectado a una pequeña antena interna optimizada para el tamaño, no para la distancia. En el uso real, el alcance efectivo a 433 MHz suele ser de apenas unos pocos metros a un par de decenas de metros, dependiendo de los obstáculos y la orientación. Hay tres cuellos de botella físicos responsables:
- Sin amplificador de potencia. El CC1101 interno transmite a un nivel bajo, sin amplificar.
- Sin amplificador de bajo ruido. Las señales entrantes débiles se pierden en el nivel de ruido antes de que el chip pueda decodificarlas.
- Una antena fija diminuta. No se puede sintonizar, reemplazar ni orientar.
Un módulo PA/LNA externo ataca los tres problemas a la vez — por eso se ha convertido en uno de los accesorios Sub-GHz más populares para el Flipper Zero en la comunidad.

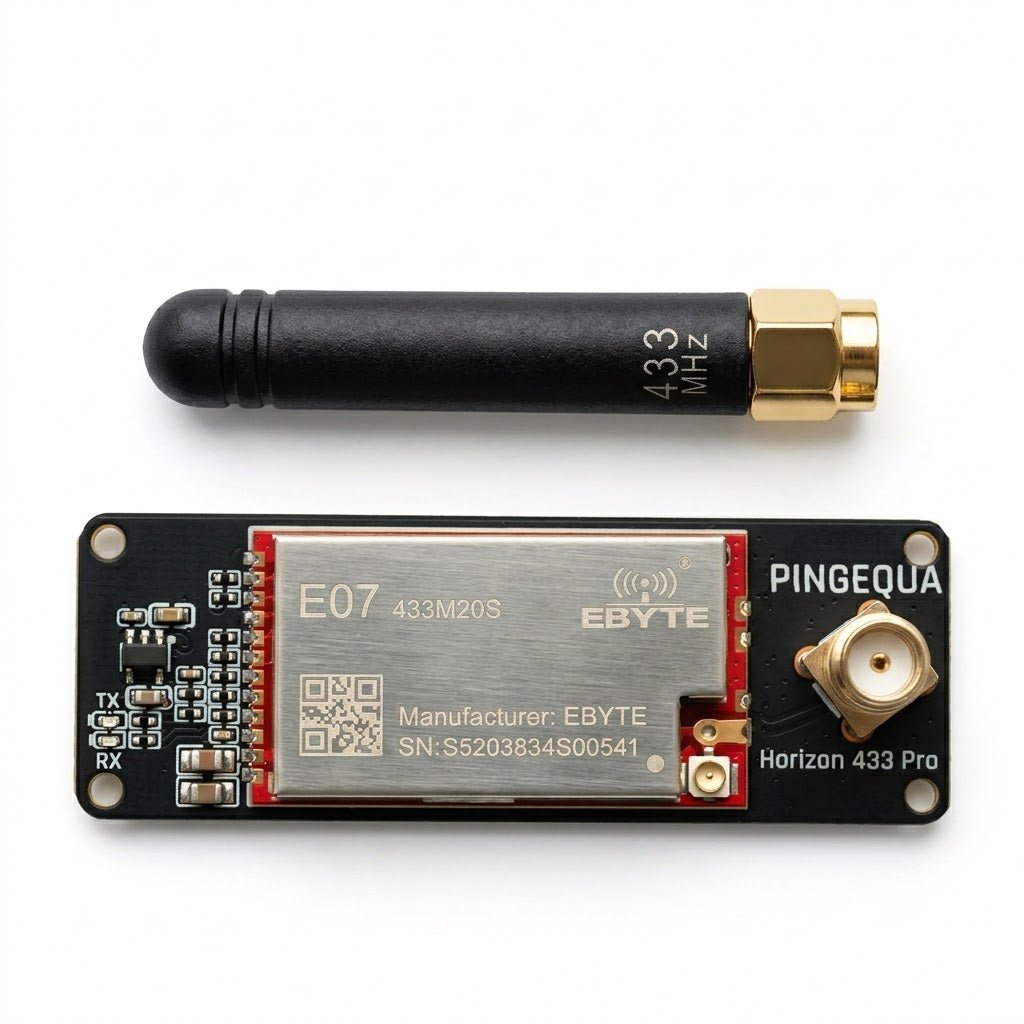

Qué hay dentro del Horizon 433 Pro
Esto no es solo un chip CC1101 sobre una placa breakout. Está diseñado en torno a la estabilidad de la alimentación, la integridad de la señal, la protección del conector y la usabilidad diaria.
| Característica | Qué es | Por qué importa |
|---|---|---|
| Módulo de RF E07-433M20S | Módulo industrial basado en CC1101 con PA/LNA integrado | TX más fuerte, RX más sensible a 433 MHz |
| Control de PA / LNA | Conmutación dedicada del amplificador | Maximiza la potencia de salida en transmisión, la sensibilidad en recepción |
| PCB de 4 capas | PCB de RF con impedancia adaptada, no un apaño de 2 capas | Ruta de señal más limpia, menos pérdidas, menos interferencias |
| Conector de antena SMA | Conector de RF estándar roscado | Cambia a una antena látigo, de bobina o de alta ganancia |
| Señalización SPI estabilizada | Líneas de datos protegidas hacia el Flipper | Menos lecturas perdidas o corruptas |
| Alimentación dedicada de 3.3 V | Riel de alimentación limpio y regulado | Estable bajo carga — sin caídas de tensión a mitad de la transmisión |
| LEDs de estado TX/RX | Indicadores de actividad de brillo suave | Ver de un vistazo cuándo la radio está activa |
| Conector GPIO | Se acopla al header del Flipper, sin soldadura | Listo en segundos, totalmente reversible |
La pieza central es el E07-433M20S — un módulo industrial probado y disponible comercialmente, la misma clase de hardware detrás de los módulos CC1101 "potenciados" en los que la comunidad Flipper ha confiado durante años. La contribución del Horizon 433 Pro es la ingeniería que lo rodea: un PCB de RF de 4 capas con impedancia adaptada y un riel dedicado y estable de 3.3 V, para que el módulo rinda a su potencial en lugar de verse limitado o ahogado en ruido.
Cómo configurar el Horizon 433 Pro
Sin soldadura, sin acrobacias de flasheo de firmware. Este es el proceso completo.
- Conecta la antena. Atornilla la antena de 433 MHz incluida al conector SMA. Nunca transmitas sin una antena conectada — un PA sin terminación puede dañarse a sí mismo.
- Conecta el módulo al header GPIO. Apaga el Flipper Zero, alinea el módulo con los pines GPIO en la parte superior y presínalo hasta que encaje. El diseño del conector está codificado y es reversible.
- Activa la radio externa en el firmware. Enciende el dispositivo y configura el módulo de radio en External (Sub-GHz → Radio Settings → Module → External). El Flipper ahora enrutará todas las operaciones Sub-GHz a través del CC1101 del Horizon 433 Pro.
Compatibilidad de firmware: Momentum & Unleashed
Los módulos CC1101 externos dependen de firmware personalizado que sabe cómo controlar una radio externa mediante SPI por hardware y conmutar el PA/LNA. Las dos opciones más utilizadas hoy son compatibles con esto:
| Firmware | Última versión | Notas |
|---|---|---|
| Momentum | Última etiqueta mntm-012, builds de desarrollo hasta 2026 | Continuación directa del antiguo firmware Xtreme, al que Momentum reemplazó en noviembre de 2024. Su stack Sub-GHz incluye autodetección de CC1101 externo y control de amplificador. |
| Unleashed | Última versión unlshd-089, mayo de 2026 | Firmware personalizado consolidado y centrado en la estabilidad, con soporte explícito para CC1101 externo mediante SPI por hardware más control de amplificador. |
¿Qué puedes hacer realmente con él?
El Horizon 433 Pro es una herramienta de investigación y aprendizaje de RF. Los casos de uso autorizados habituales en la banda de 433 MHz incluyen:
- Pruebas de alcance y presupuesto de enlace para tus propios dispositivos de 433 MHz y sensores IoT.
- Depuración de tu propio hardware — mandos de garaje, controladores de portones, estaciones meteorológicas y módulos de RF que te pertenecen.
- Análisis de señales y aprendizaje de protocolos en un laboratorio o banco de pruebas.
- Radioafición y experimentación con RF dentro de tus privilegios de licencia.
- Investigación de seguridad en sistemas para los que estás explícitamente autorizado a hacer pruebas.
Sobre las afirmaciones de alcance
Verás cifras de alcance espectaculares asociadas a los módulos basados en E07 — las pruebas de la comunidad y de los fabricantes reportan mejoras desde unas pocas decenas de metros hasta varios cientos de metros en condiciones ideales de línea de vista. Estas cifras no han sido medidas en banco por PINGEQUA; considéralas como techos, no como garantías. El alcance real depende de la elección de la antena, el terreno, las interferencias, los obstáculos y la propia sensibilidad del dispositivo objetivo. La conclusión honesta: un módulo PA/LNA bien diseñado como el Horizon 433 Pro superará a la radio interna, a menudo por un amplio múltiplo, pero tus cifras exactas variarán.
Horizon 433 Pro frente a una placa CC1101 genérica
No todos los módulos externos son iguales. Aquí es donde el Horizon 433 Pro se gana su "Pro":
| Placa CC1101 genérica | Horizon 433 Pro | |
|---|---|---|
| Amplificador | A menudo ninguno (CC1101 desnudo) | PA + LNA (E07-433M20S) |
| PCB | Normalmente de 2 capas | 4 capas, con impedancia adaptada |
| Alimentación | Compartida / sin regular | Riel dedicado y estable de 3.3 V |
| Integridad SPI | Básica | Señalización protegida y estabilizada |
| Antena | Fija o u.FL desnudo | Conector SMA + antena incluida |
| Indicación de estado | Ninguna | LEDs suaves de TX/RX |
| Instalación | A menudo con soldadura o complicada | Conector GPIO, sin soldadura |
Si tu objetivo es "simplemente ver si funciona", una placa desnuda servirá. Si tu objetivo es un trabajo Sub-GHz fiable y repetible, la ingeniería que rodea a la radio es lo que realmente estás pagando.
Uso legal & responsable
La banda de 433 MHz es compartida y está regulada. Usar este módulo de forma responsable no es negociable:
- Interactúa solo con dispositivos y sistemas que te pertenezcan o para los que estés explícitamente autorizado a hacer pruebas. Interceptar, reproducir o transmitir a dispositivos de terceros sin permiso puede ser ilegal en tu jurisdicción.
- Respeta las normativas locales de RF — los límites de potencia y las normas de licencia que rigen la banda de 433 MHz varían según el país.
- Nunca uses herramientas de RF para eludir la seguridad, acceder a propiedades o interferir con servicios que no te pertenecen.
El Horizon 433 Pro se vende y está destinado al aprendizaje, las pruebas, la depuración y la investigación de RF autorizada. Lo que hagas con él es tu responsabilidad.
¿Listo para ampliar tu alcance?
La radio interna te pone en marcha. El Horizon 433 Pro te pone en serio — transmisión más fuerte, recepción más sensible, una antena intercambiable y una ingeniería limpia, en un módulo enchufable que se instala en segundos.
Consigue el Horizon 433 Pro →Preguntas frecuentes
¿El Horizon 433 Pro requiere soldadura?
¿Qué firmware necesito para el Horizon 433 Pro?
¿Puedo usar mi propia antena con el Horizon 433 Pro?
¿Cuánto mejor es el alcance que el de la radio interna del Flipper Zero?
¿Qué incluye la caja?
¿El Horizon 433 Pro es solo un chip CC1101?
Fuentes & lecturas adicionales: Página del producto — Horizon 433 Pro (módulo CC1101 E07-433M20S). Las cifras de alcance citadas anteriormente (alcance de la radio interna de fábrica y del módulo externo) son observaciones reportadas por la comunidad y los fabricantes, no verificadas de forma independiente en banco por PINGEQUA.
Solo para pruebas autorizadas y uso educativo de RF; opera dentro de los límites de FCC Part 15 (EE. UU.) o CE-RED (UE) para tu región; el Horizon 433 Pro es un producto independiente de PINGEQUA y no está afiliado ni respaldado por Flipper Devices Inc.
