CC1101 vs. nRF24 vs. 2-in-1: Welches RF-Modul brauchst du wirklich?

PINGEQUA Lab · RF-Grundlagen · 6 Min. Lesezeit · Aktualisiert 2026-06-25

Drei Namen, zwei Funkchips und eine Platine, die beide vereint — so unterscheidest du CC1101, nRF24 und 2-in-1-Module und wählst das richtige für dein Flipper Zero oder M5Stack.

Kurzantwort Diese drei Namen stehen für zwei völlig unterschiedliche Funkchips. CC1101 ist ein Sub-GHz-Transceiver — er arbeitet in den unteren Bändern (meist 433, 868 oder 915 MHz) und wird genutzt, um Dinge wie Autoschlüssel-Fernbedienungen, Garagentore, Fernbedienungen und Sub-GHz-Sensoren aufzuzeichnen und wiederzugeben. nRF24L01+ ist ein 2.4 GHz-Transceiver für Aufgaben im nRF24-Ökosystem (etwa MouseJack-Forschung zu drahtlosen Maus-/Tastatur-Injektionen und nRF24-Sniffing) — er ist kein Wi-Fi- oder Bluetooth-Modul. Eine 2-in-1-Platine bringt einfach beide Chips (CC1101 + nRF24L01+) auf einer PCB unter, sodass du dich nicht entscheiden musst — wie das Flipper Zero 2-in-1 RF Module. Wähle CC1101, wenn du in der Sub-GHz-Welt zu Hause bist, nRF24, wenn du 2.4 GHz-Forschung betreibst, und ein 2-in-1, wenn du beides willst, ohne Hardware zu tauschen.

Was die CC1101 wirklich macht (Sub-GHz)

Die CC1101 ist ein Sub-GHz-Funkchip. In der Praxis bedeutet das: Sie arbeitet in den unteren ISM-Bändern — meist 433, 868 oder 915 MHz — und steckt hinter fast allem, was man unter „Sub-GHz-Hacking" versteht: das Aufzeichnen und Wiedergeben von Autoschlüssel-Fernbedienungen, Garagentor-Fernbedienungen, RF-Fernbedienungen, Wetter- sowie Tür-/Fenstersensoren und ähnlichen Geräten mit fester Frequenz.

Ein Detail, über das viele stolpern: Eine einzelne CC1101-Platine mit ihrer Antenne ist meist auf ein Band abgestimmt. Eine auf 433 MHz abgestimmte Platine funktioniert schlecht, wenn du sie bei 868 oder 915 MHz einsetzt, weil sowohl das Anpassnetzwerk als auch die Antenne auf eine bestimmte Frequenz zugeschnitten sind. „Ich habe eine CC1101" bedeutet also nicht automatisch „ich decke jede Sub-GHz-Frequenz ab" — die Wahl des Bands ist wichtig, dazu mehr weiter unten.

Was die nRF24L01+ wirklich macht (2.4 GHz)

Das ist mit Abstand das am meisten missverstandene Modul in dieser Kategorie. Die nRF24L01+ ist ein 2.4 GHz-Transceiver, aber sie ist kein allgemeines Wi-Fi- oder klassisches Bluetooth-Funkmodul. Du kannst dich damit weder in ein Wi-Fi-Netzwerk einwählen noch einen Bluetooth-Lautsprecher koppeln. Sie spricht Nordics eigenes 2.4 GHz-Protokoll.

Wirklich gut ist sie für das nRF24-Ökosystem: Forschung wie MouseJack (wie manche drahtlosen Mäuse und Tastaturen mit 2.4 GHz-Dongles umgehen) und nRF24-Sniffing. Wenn es um drahtlose Desktop-Peripheriegeräte oder Nordic-basierte 2.4 GHz-Verbindungen geht, ist die nRF24 das richtige Werkzeug. Geht es dir dagegen um „Wi-Fi-Netzwerke sehen" oder „mit Bluetooth verbinden", ist die nRF24 komplett der falsche Chip — das ist ein völlig anderer Funkstandard. (Diskussion zu nRF24-Anwendungen auf r/flipperzero)

Was ist also ein „2-in-1" (und ein „3-in-1")?

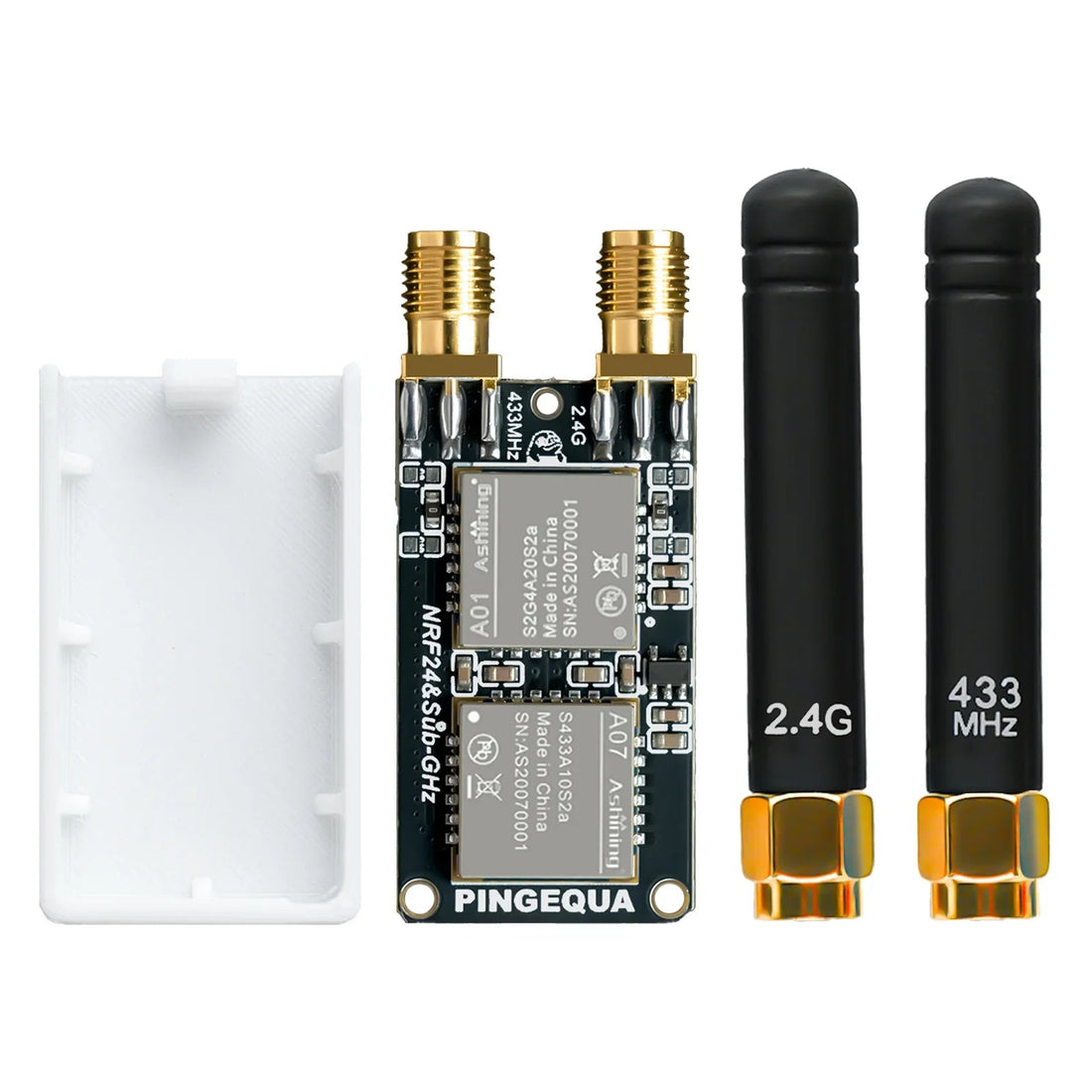

Eine 2-in-1-Platine bringt eine CC1101 und eine nRF24L01+ auf derselben PCB unter. Das ist alles — zwei Funkchips, ein Modul, sodass du sowohl Sub-GHz als auch 2.4 GHz abdeckst, ohne zwischen Aufgaben die Hardware zu wechseln.

Vorsicht beim Marketing rund um „3-in-1". Bei M5Stack bedeutet ein „3-in-1"-Modul in der Regel die zwei Funkchips plus einen integrierten microSD-Slot — es sind nicht drei separate Funkchips. Der dritte Punkt ist Speicher, kein drittes Frequenzband. Ein 3-in-1 gibt dir also CC1101 + nRF24 + einen Kartenslot, was praktisch für Logging und Payloads ist, aber über die zwei Chips hinaus keine neue Funk-Fähigkeit hinzufügt.

Welches Band sollte ich kaufen? (433 / 868 / 915)

Da eine CC1101-Platine auf ein Band abgestimmt ist, kommt es auf die Region an:

  • 433 MHz — das weltweit am häufigsten genutzte Band für Consumer-Geräte. Wenn du unsicher bist oder die breiteste Abdeckung alltäglicher Fernbedienungen willst, ist 433 die sichere Standardwahl.
  • 915 MHz — das ISM-Band, das in den USA, Kanada, Australien und Lateinamerika genutzt wird.
  • 868 MHz — das ISM-Band, das in der EU und im UK genutzt wird.

Die Faustregel: Bänder lassen sich nicht mischen. Eine auf 433 abgestimmte Platine funktioniert bei 868/915 schlecht und umgekehrt. Wenn deine Ziele meist regionale Smart-Home-Geräte sind, wähle die Platine passend zum Band deiner Region; bei generischen Consumer-Fernbedienungen deckt 433 am meisten ab.

Firmware: die Software zur Hardware passend wählen

Die Hardware ist nur die halbe Miete — die Firmware muss den Funkchip auch unterstützen.

  • Flipper Zero: Die beliebten Custom-Firmwares sind Unleashed, Momentum und RogueMaster. Beachte, dass die offizielle Flipper-Firmware keine externe CC1101 unterstützt — das ist eine Custom-Firmware-Funktion. (Manchmal bleibt eine externe CC1101 nicht mit Strom versorgt oder wird nicht erkannt; siehe diesen Flipper-Forum-Thread zu einer nicht gefundenen CC1101.)
  • M5Stack (Cardputer, Sticks usw.): Die Standard-Firmware ist Bruce, aktuell Version 1.15 (veröffentlicht 2026-05-25, GitHub Releases).

Bevor du kaufst, prüfe, ob die Firmware, die du einsetzen willst, den Funkchip und dein Host-Gerät tatsächlich unterstützt.

Was eine gute Platine von einer billigen unterscheidet

Die Funkchips selbst sind Standardbauteile; die Qualität zeigt sich in der Platine drumherum. Billige Module in dieser Kategorie leiden häufig unter verrauschter Stromversorgung und schlechter Isolation, was sich als geringere Reichweite, abgebrochene Aufzeichnungen oder ein unter Last zurücksetzender Funkchip bemerkbar macht. Bessere Platinen nutzen einen sauberen LDO für die Funkchips und eine saubere Bus-Isolation, damit sich die Chips nicht gegenseitig stören. Du musst dir keine Bauteilnummern merken — wichtig ist nur: Du bezahlst für einen stabilen Strom- und Signalpfad, und genau der macht den Unterschied zwischen einer Platine, die sauber aufzeichnet, und einer, die zickt.

Vergleichstabelle

CC1101 nRF24L01+ 2-in-1-Platine
Frequenz Sub-GHz (433 / 868 / 915 MHz) 2.4 GHz Beides (Sub-GHz + 2.4 GHz)
Typische Nutzung Aufzeichnen/Wiedergeben von Autoschlüsseln, Garagentoren, Fernbedienungen, Sensoren nRF24-Ökosystem: MouseJack-Forschung, nRF24-Sniffing Deckt beide Welten auf einer PCB ab
Wi-Fi / Bluetooth? Nein Nein (kein Wi-Fi/BT-Funkchip) Nein
Band-Abdeckung Ein Band pro Platine/Antenne Ein einzelnes 2.4 GHz-Band Ein Sub-GHz-Band + 2.4 GHz
Am besten für Sub-GHz-Nutzer 2.4 GHz-Forscher Alle, die beides wollen, ohne zu tauschen

FAQ

Ist nRF24 dasselbe wie Wi-Fi oder Bluetooth?
Nein. Die nRF24L01+ ist ein 2.4 GHz-Transceiver mit Nordics eigenem Protokoll. Sie kann sich weder in Wi-Fi-Netzwerke einwählen noch mit klassischen Bluetooth-Geräten koppeln. Sie ist für Arbeiten im nRF24-Ökosystem wie MouseJack-Forschung und nRF24-Sniffing gedacht, nicht für allgemeine drahtlose Konnektivität.
Kann eine CC1101-Platine 433, 868 und 915 MHz abdecken?
Nicht gut. Eine CC1101-Platine und ihre Antenne sind auf ein einzelnes Band abgestimmt. Eine auf 433 abgestimmte Platine funktioniert bei 868/915 schlecht und umgekehrt. Wähle die Platine passend zum benötigten Band, oder nimm 433 für die breiteste Abdeckung von Consumer-Geräten.
Ist ein 3-in-1-Modul drei Funkchips?
Nein. Ein typisches M5Stack-3-in-1 besteht aus den zwei Funkchips (CC1101 + nRF24L01+) plus einem integrierten microSD-Slot. Der dritte Punkt ist Speicher, kein drittes Frequenzband, du hast also weiterhin zwei Funkchips.
Brauche ich ein 2-in-1 oder reicht ein einzelner Chip?
Wenn deine Arbeit ausschließlich Sub-GHz betrifft (Fernbedienungen, Garagentore, Sensoren), reicht eine CC1101. Wenn es ausschließlich um 2.4 GHz-nRF24-Forschung geht, nimm eine nRF24. Kauf ein 2-in-1, wenn du wirklich zwischen beidem wechselst und keine Hardware tauschen willst.
Unterstützt die offizielle Flipper-Zero-Firmware eine externe CC1101?
Nein. Unterstützung für externe CC1101 kommt von Custom-Firmwares wie Unleashed, Momentum oder RogueMaster. Bei M5Stack ist das entsprechende Pendant Bruce (aktuell 1.15). Prüfe die Firmware-Unterstützung vor dem Kauf.

Weißt du, welchen Funkchip du brauchst?

PINGEQUA baut Platinen für beide Welten — saubere Stromversorgung und richtige Isolation, damit Aufzeichnungen zuverlässig bleiben.

Flipper Zero 2-in-1 RF Module → Cardputer ADV Hydra RF-424 → RF Pack S3 (StickC S3) →

Unsicher, welches Host-Gerät zuerst zu dir passt? Starte mit unserem Leitfaden zum besten RF-Modul für den M5Stack Cardputer. Kaufst du gezielt für einen Cardputer? Prüfe zuerst die Kompatibilität von ADV vs. v1.1-Modul, und falls ein Modul nicht erkannt wird, sieh dir den Bruce-„Modul nicht gefunden"-Fix an.

Quellen & weiterführende Informationen: Diskussion zu nRF24-Anwendungen auf r/flipperzero — reddit.com; externe CC1101 auf Flipper nicht gefunden — forum.flipper.net; Bruce-Firmware — bruce.computer / GitHub Releases. Firmware- und Band-Fakten geprüft im Juni 2026.

Nur für autorisierte Sicherheitstests und Bildungszwecke. Nutze RF-Hardware ausschließlich auf Geräten und Frequenzen, für die du eine Betriebserlaubnis hast. Du bist selbst für die Einhaltung aller geltenden Gesetze und Funkvorschriften verantwortlich (z. B. FCC Part 15 in den USA, CE/RED in der EU). „Flipper Zero" und „M5Stack" werden zur Kompatibilitätsangabe genannt; PINGEQUA ist unabhängig und weder mit deren Eigentümern verbunden noch von ihnen unterstützt.
