RF Pack S3 für M5Stack StickS3 – nRF24L01+ + CC1101 433 MHz
RF Pack S3 für M5Stack StickS3 – nRF24L01+ + CC1101 433 MHz
Verfügbarkeit für Abholungen konnte nicht geladen werden
RF Pack S3 · Schwarz
Dualband-RF-Modul entwickelt für StickS3.

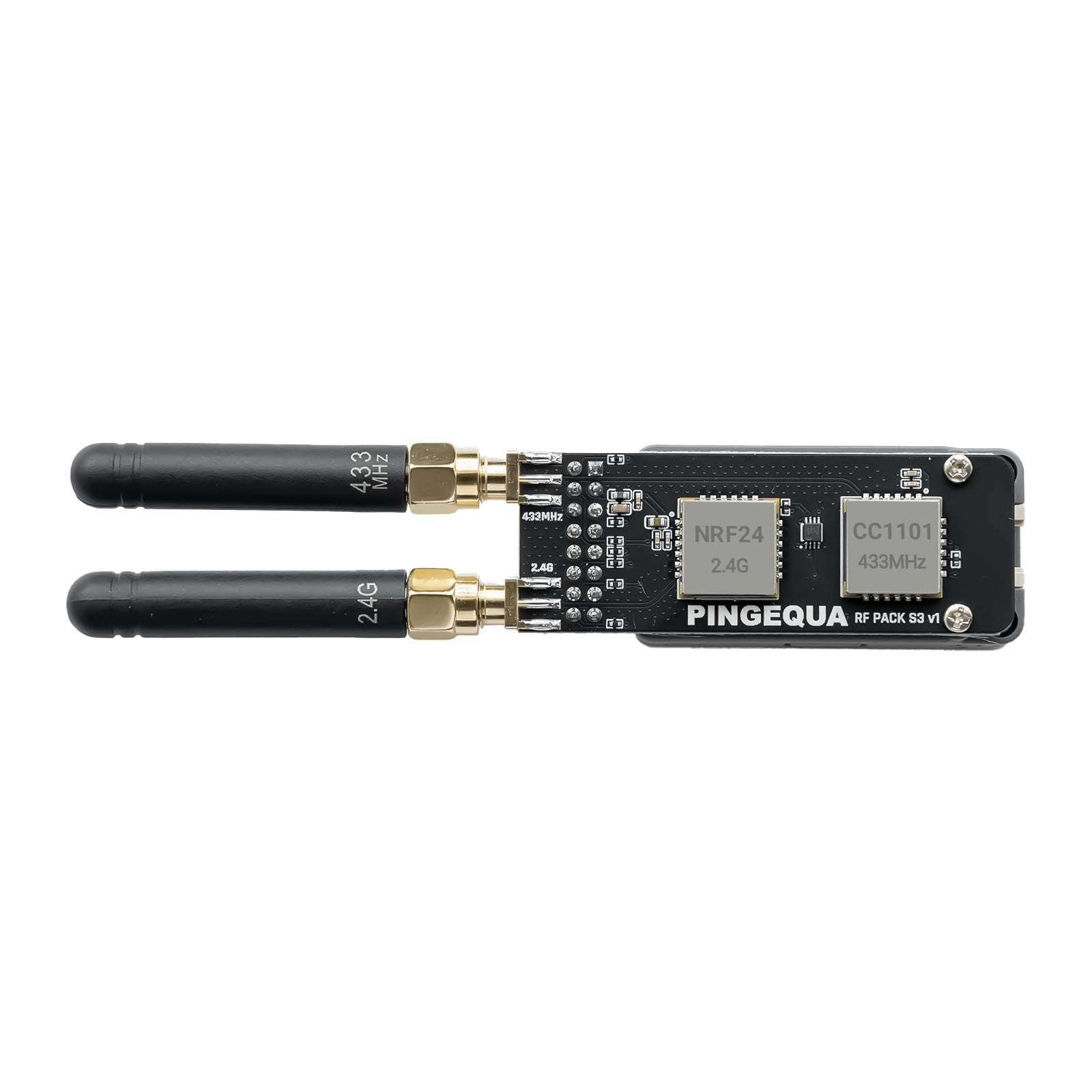

Dualband-RF-Modul für M5Stack StickS3, das CC1101 433 MHz und nRF24L01+ 2,4 GHz auf einer dedizierten Vierlagen-Platine vereint, ausgelegt für die Bruce-Firmware.

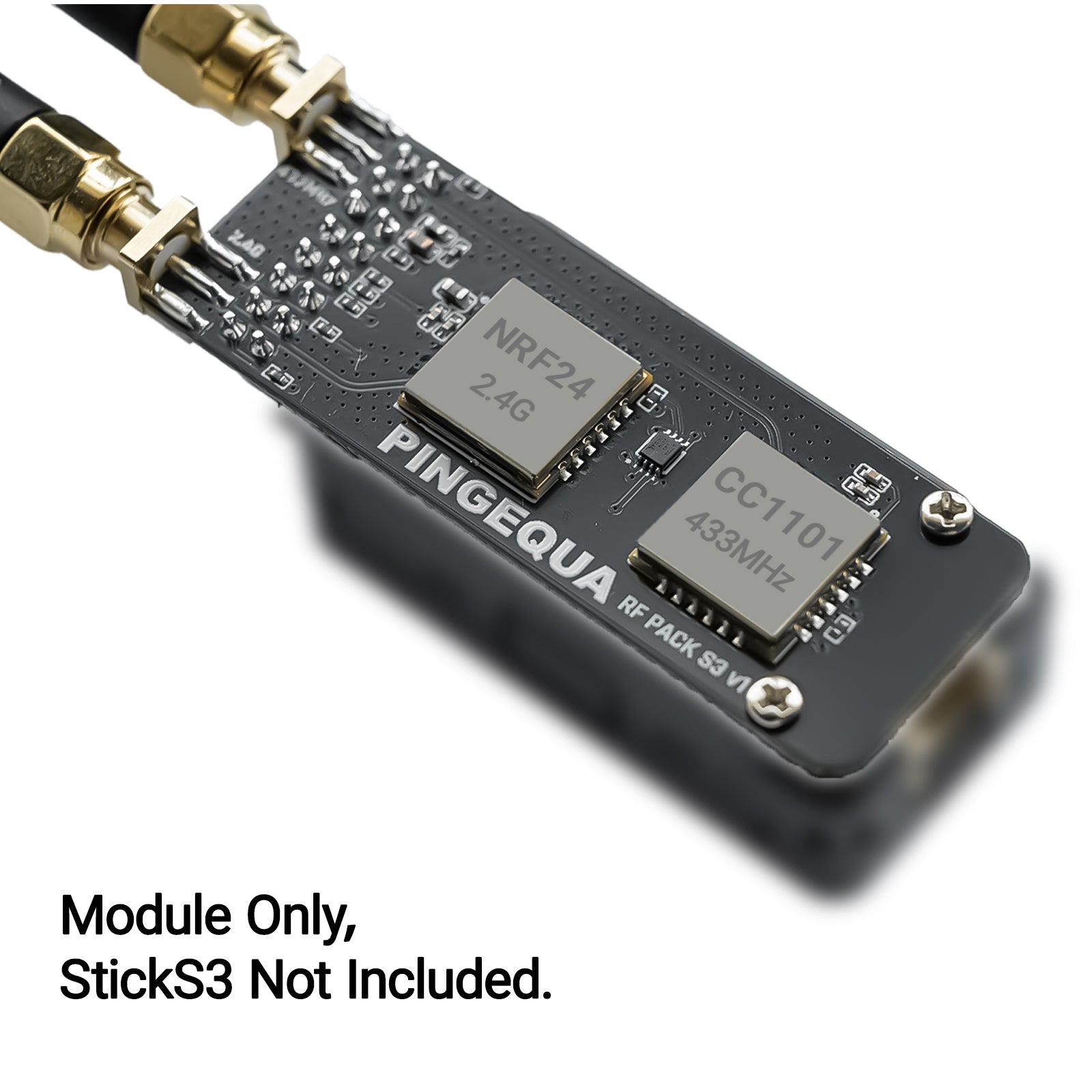

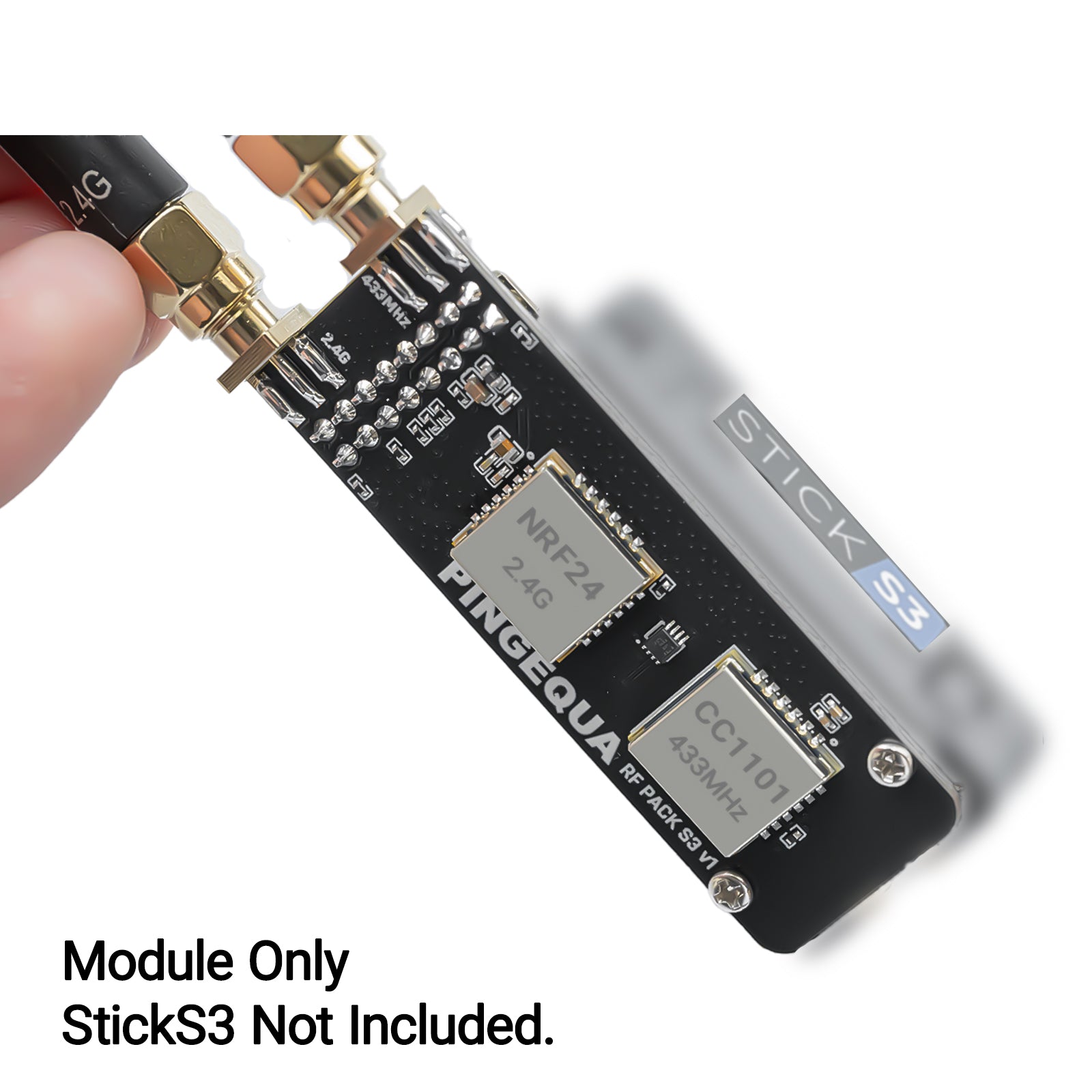

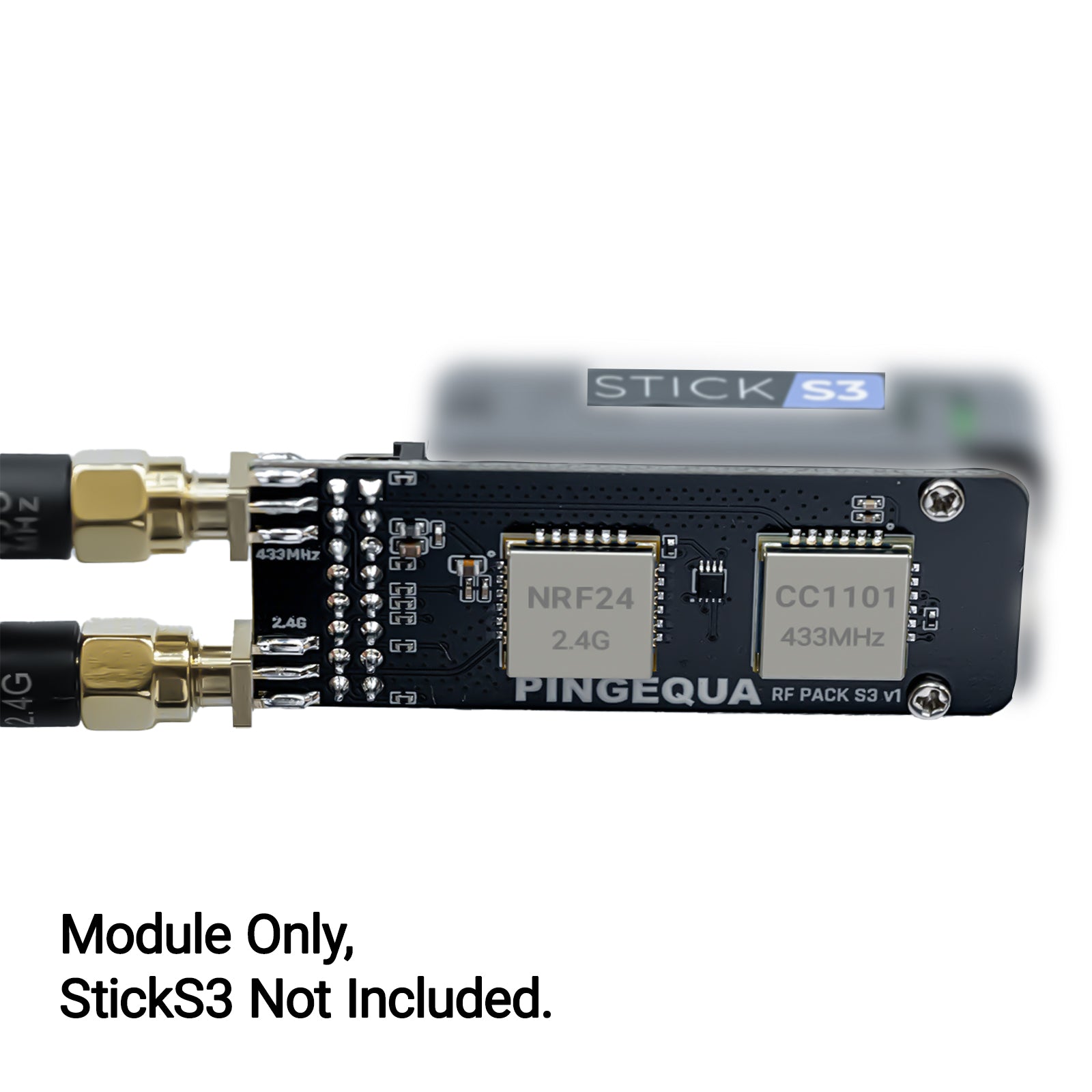

- Dualband-Frontend — nRF24L01+ 2,4 GHz + CC1101 433 MHz, beide mit PA/LNA
- SN74-Logikpuffer für saubere SPI-Isolierung zwischen den Chips
- Spezielle LC-Filterung — hält die 3,3-V-Schiene unter PA-Last stabil

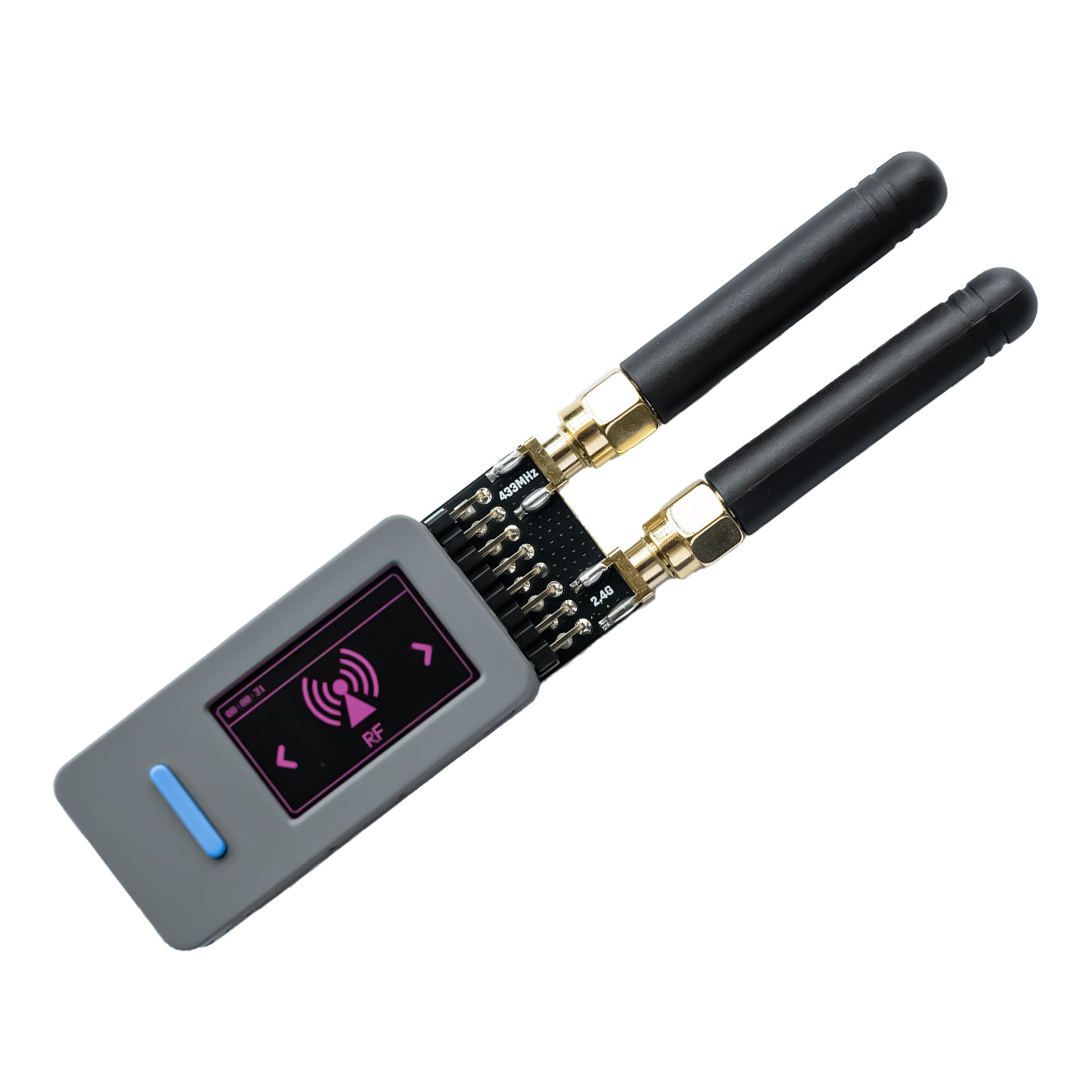

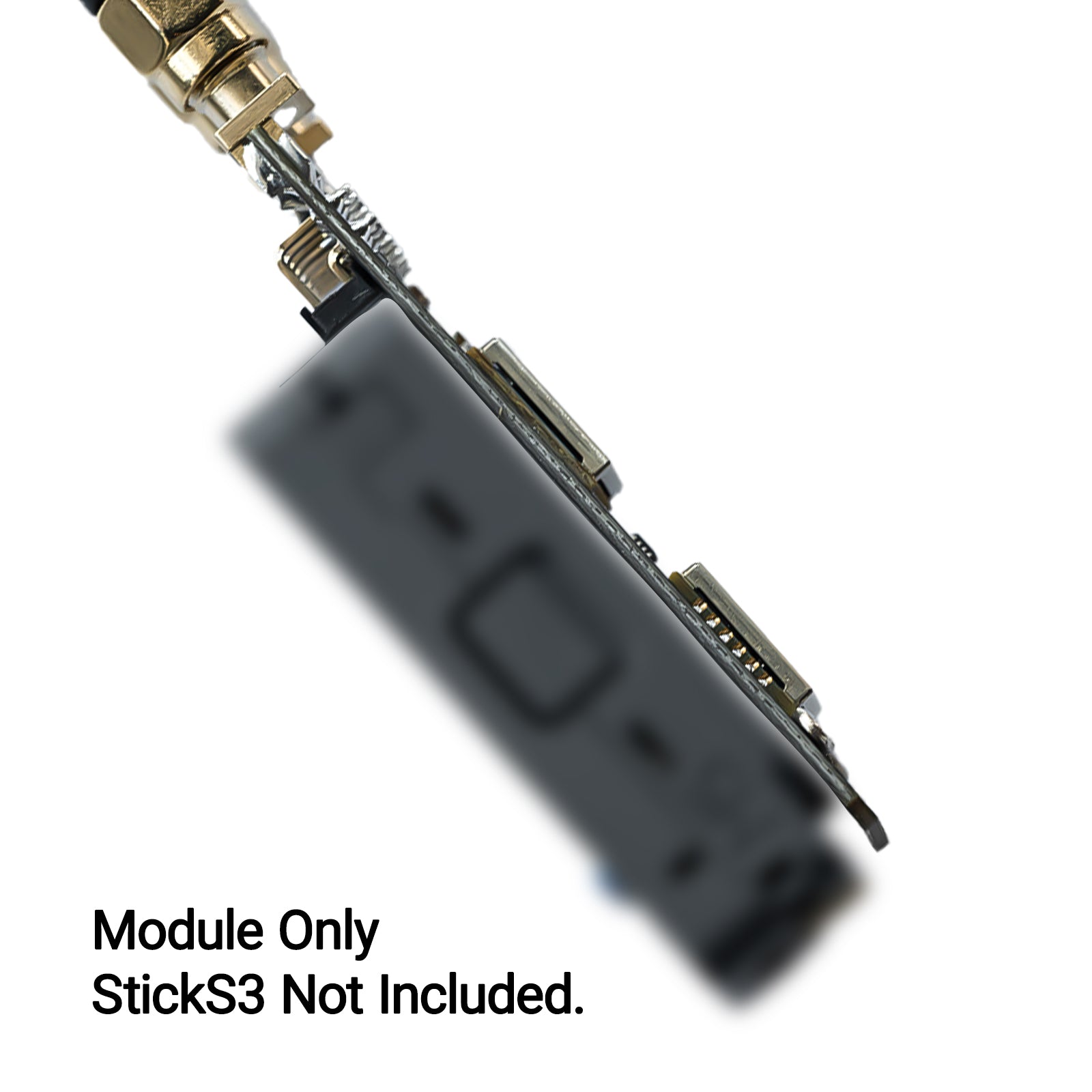

- Oben montierte SMA — der untere Griffbereich bleibt frei
- Nativer Pinout für den Bruce-Build m5stack-sticks3

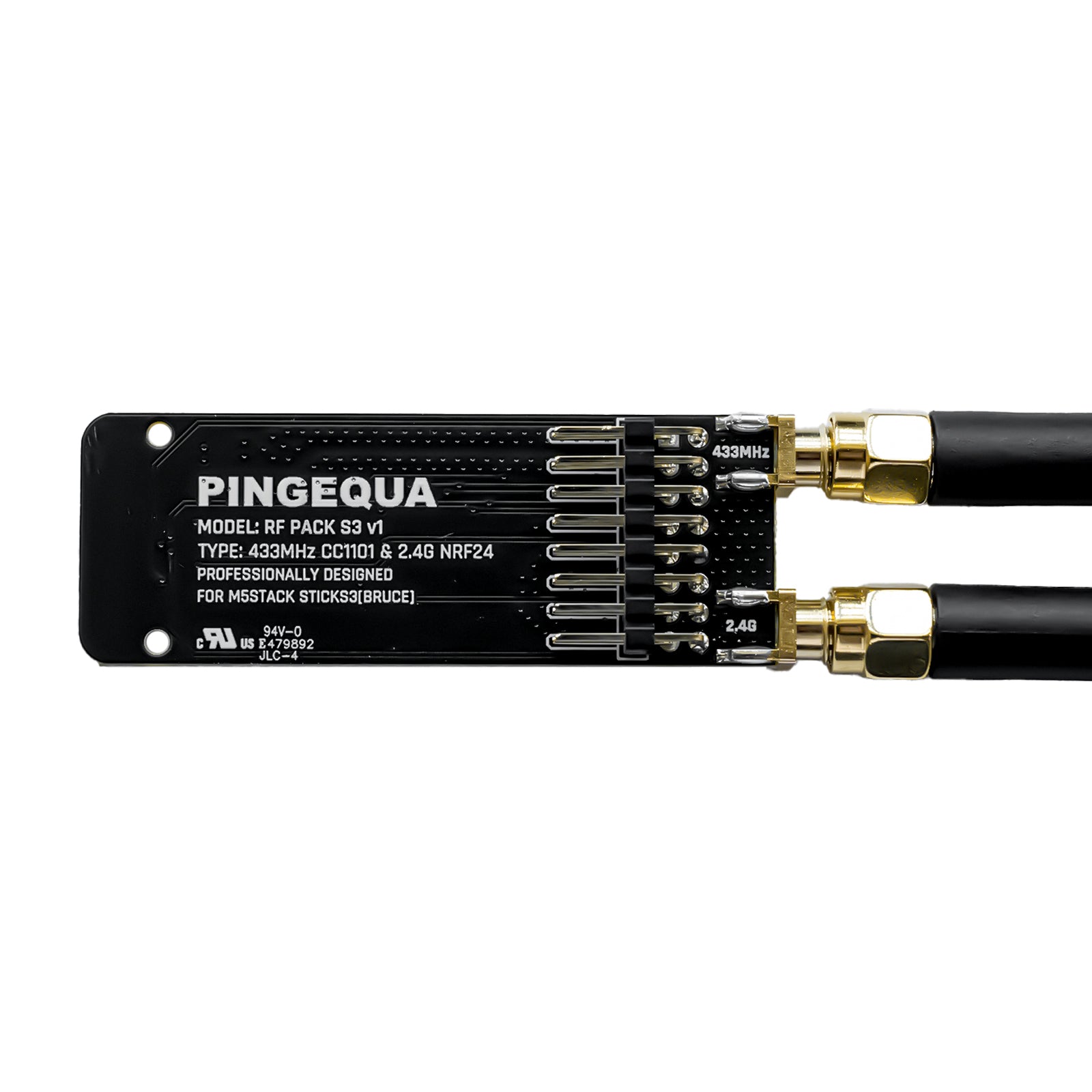

- M2-Schraubmontage, Vierlagen-PCB, Grove-Aussparung erhalten
// 01 · Architektur
SPI-Bus isoliert. PA-Schienen entkoppelt.
Ein ESP32-S3-Host steuert beide Transceiver über einen gemeinsamen SPI-Bus. Der SN74-Logikpuffer sitzt zwischen Host und Funkmodulen, sodass Transienten an einem der Chips die Leitung zum MCU nicht stören.
Signalpfad
Das LC-Filternetzwerk auf der 3,3-V-Schiene hält PA-Stromspitzen von der Host-Versorgung fern.
// 02 · Warum kein generisches Breakout
Speziell für StickS3 entwickelt
Generische NRF24/CC1101-Platine
Blanker SPI, Jumperkabel, PCB-Antennen.
Gemeinsame SPI-Leitungen ohne Pufferung, eine ungefilterte 3,3-V-Schiene, generische Pinbelegung und mechanische Montage, die oft über Adapter oder manuelle Anpassung gelöst wird.
PINGEQUA RF Pack S3
Gepufferter SPI, gefilterte Schienen, dediziertes Formfaktor.
SN74-Isolierung zwischen Host und Funkmodulen, LC-gefilterte Versorgung, zwei oben montierte SMA-Pigtails, M2-Befestigungslöcher, die mit der StickS3-Schale fluchten, und ein Pinout, das auf den m5stack-sticks3-Build von Bruce abgestimmt ist.
// 03 · Schnellstart
In drei Schritten vom Auspacken zur Einrichtung.
m5stack-sticks3-Build über den offiziellen Web-Flasher und wähle dann dein Funkmodul unter RF → Config → Module. Verwende die (Legacy)-Treibereinträge — siehe FAQ.// 04 · Kompatibilität

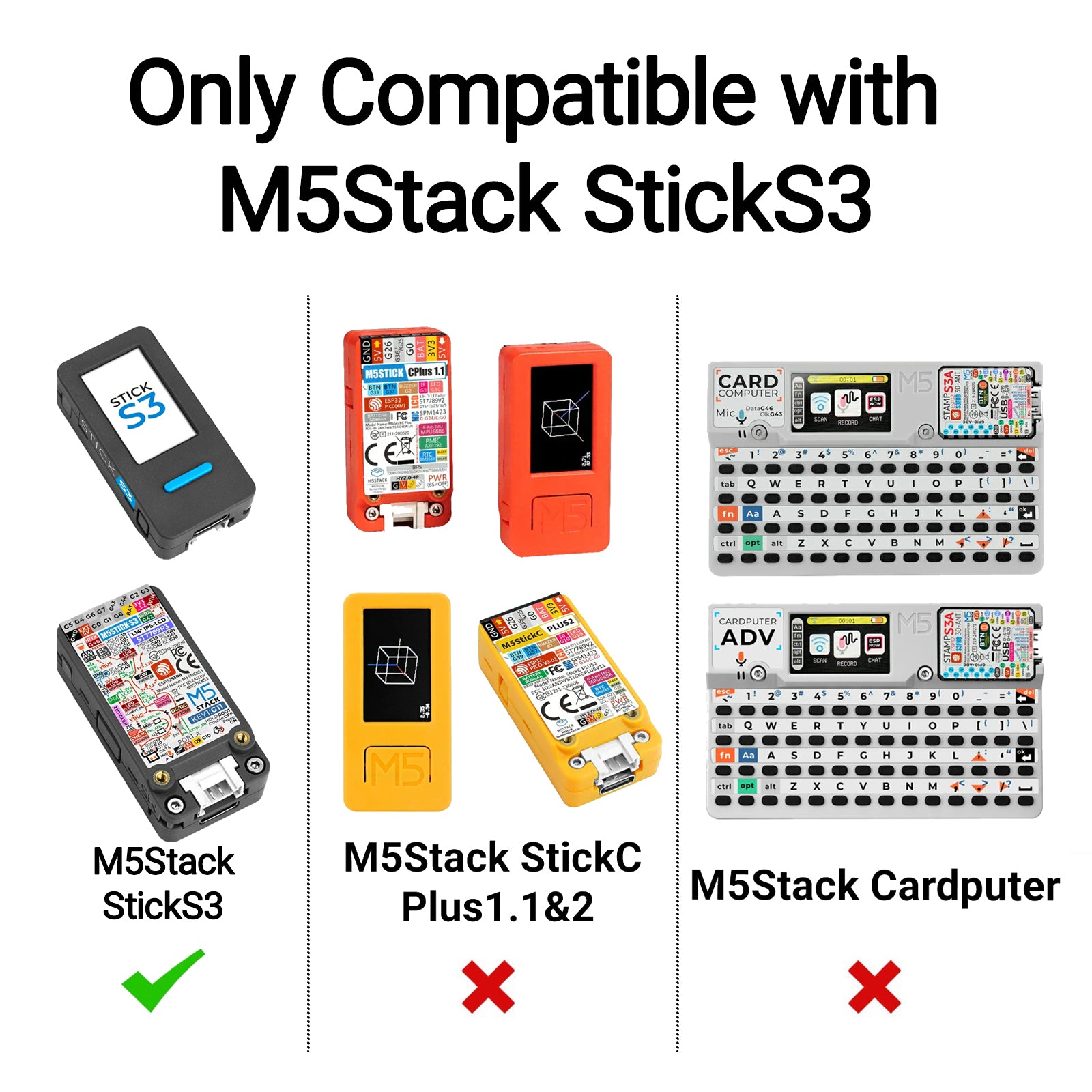

Entwickelt für M5Stack StickS3 und Bruce-Firmware.
Nicht kompatibel mit M5StickC Plus 1.1 / Plus 2, Cardputer, Cardputer ADV oder ESP32-Boards anderer Hersteller.
// 05 · Lieferumfang
MENGE 1
RF Pack S3 Platine
Vierlagen-PCB, Dual-Radio, SN74-gepuffert.
MENGE 1
2,4-GHz-Antenne
SMA, für die nRF24L01+-Buchse.
MENGE 1
433-MHz-Antenne
SMA, für die CC1101-Buchse.
MENGE 2
M2-Schrauben
Für die Montage an der StickS3-Rückplatte.
MENGE 1
Schnellstartkarte
Bruce-Menüpfade, Pin-Referenz.
Host-Gerät nicht enthalten. Kompatibel mit M5Stack StickS3. Nicht kompatibel mit M5StickC Plus 1.1 / Plus 2, Cardputer oder Cardputer ADV.
// 06 · Technische Daten
Die Zahlen, auf die es ankommt.
RF-Frontend
Hardware
m5stack-sticks3-BuildMechanik
Kompatibilität
// 07 · FAQ
Echte Fragen von echten Käufern.
Q.01 Ich bekomme „CC1101 not found“ oder „nRF24 not detected“ — ist die Platine defekt? +
Fast immer ein Firmware-Problem, kein Hardware-Defekt. Bruce v1.12 und v1.13 enthielten einen SPI-Timing- und AXP-Power-Management-Bug, der verhindert, dass StickC-Hosts die Funkmodule erkennen. Flashe die neueste Bruce-Version über den offiziellen Web-Flasher, dann melden sich die Chips zuverlässig.
Wenn es nach einem sauberen Flash weiterhin fehlschlägt, ziehe die M2-Schrauben nach und prüfe, ob beide SMA-Buchsen am richtigen Funkmodul sitzen. Die 2,4-GHz-Antenne gehört an nRF24L01+, die 433-MHz-Antenne an CC1101.
Q.02 Welchen Menüeintrag wähle ich in Bruce — „CC1101“ oder „CC1101 (Legacy)“? +
Verwende für beide Chips die (Legacy)-Treibereinträge. Die Nicht-Legacy-Modi nutzen einen anderen Treiberpfad für andere M5Stack-Builds und erkennen diese Platine nicht.
Q.03 Unterstützt Bruce den M5Stack StickS3 offiziell? +
Ja — m5stack-sticks3 ist ein offizielles Board-Target im BruceDevices/firmware-Repo. Mehrere StickS3-spezifische Fixes (PSRAM-Erkennung, Audio-Init, Boot-Backlight) kamen Ende 2025 und Anfang 2026 hinzu — Issues #2371 und #2148. Verwende den neuesten stabilen Build, nicht ein älteres zwischengespeichertes Binary, um diese Fixes zu erhalten.
Q.04 Ich habe einen StickC Plus oder einen Cardputer — passt das? +
Nein. Das RF Pack S3 ist auf den StickS3-Formfaktor und die Pinbelegung zugeschnitten. Für andere M5Stack-Hosts nimm die passende SKU:
StickC Plus 1.1 / Plus 2 → Stick RF 424. Cardputer ADV → Hydra RF Cap-Serie. Bitte prüfe das Modell auf der Rückseite deines Geräts vor der Bestellung, um Kompatibilitätsprobleme zu vermeiden.
Nur für Protokollforschung, Signalanalyse und Elektronikausbildung. Endnutzer sind selbst für die Einhaltung der lokalen Funkvorschriften verantwortlich — FCC Part 15 (US), ISED RSS-Gen / RSS-247 (Kanada), RED 2014/53/EU (EU/UK), MIC Radio Law (Japan) und gleichwertige. Der Betrieb PA-verstärkter Sender in regulierten Frequenzbändern ohne entsprechende Genehmigung kann in Ihrer Jurisdiktion rechtswidrig sein. PINGEQUA autorisiert die Verwendung dieses Produkts nicht zum Stören, zur unbefugten Abhörung oder für jegliche unlizenzierte Übertragung.
