Hydra RF 424 vs 824 vs 924: Welches Cardputer-Sub-GHz-Band sollten Sie kaufen? (2026)

PINGEQUA Lab · Hydra RF Kaufratgeber · 7 Min. Lesezeit · Aktualisiert 2026-07-10

Hydra RF 424, 824 Pro und 924 Pro erweitern den Cardputer ADV alle um Sub-GHz-Funk — welches Band Sie brauchen, hängt davon ab, wo Sie leben und womit Sie kommunizieren, nicht davon, welches besser aussieht.

Kurzantwort Wählen Sie nach Region und Zielgerät-Frequenz: 433 MHz für die meisten Länder außerhalb Amerikas (Hydra RF 424, SKU CP-HYDRA-424, USD 32.99), 868 MHz für EU/UK-SRD-Geräte (Hydra RF 824 Pro, SKU CP-HYDRA-824, USD 35.99), oder 915 MHz für die USA/Kanada/Australien/Lateinamerika (Hydra RF 924 Pro, SKU CP-HYDRA-924, USD 35.99). Alle drei sind Dual-Radio-Caps mit CC1101 + nRF24L01+ ausschließlich für den Cardputer ADV, und eine auf ein Band abgestimmte Cap funktioniert auf einem anderen Band nicht gut.

Was alle drei Hydra RF Caps gemeinsam haben

Vor der Bandentscheidung hilft es zu wissen, dass die 424, 824 Pro und 924 Pro im Kern dieselbe Plattform sind — nur die Sub-GHz-Frequenz und die Hardware-Verfeinerung unterscheiden sich:

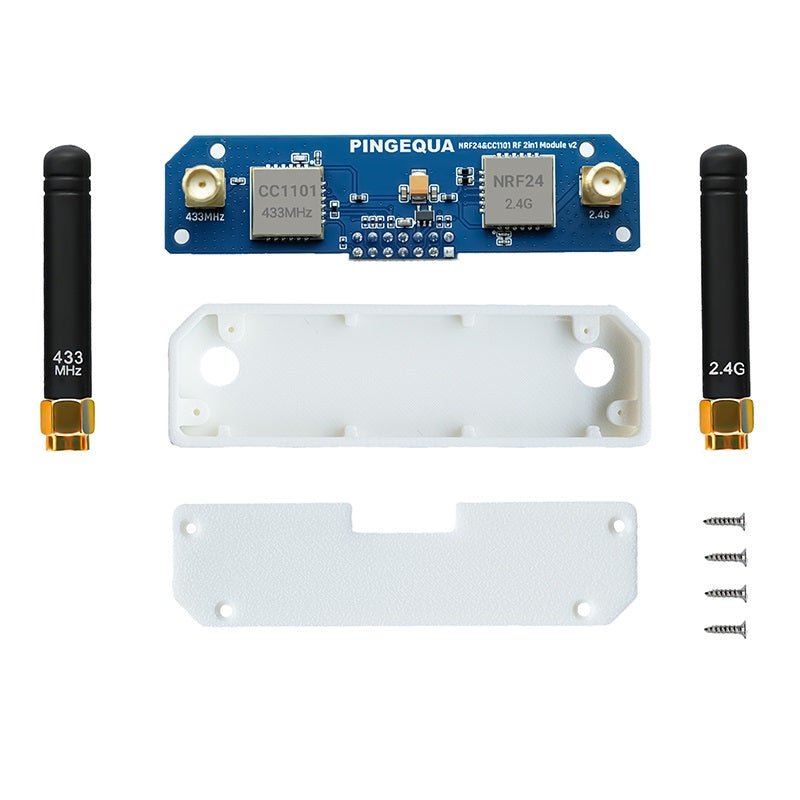

  • Dual-Radio-Design: ein CC1101-Sub-GHz-Funkmodul kombiniert mit einem nRF24L01+ 2.4-GHz-Funkmodul in derselben Cap.
  • Nur Cardputer ADV: entwickelt für den M5Stack Cardputer ADV. Keine der drei passt auf den originalen Cardputer v1.1 — siehe unseren Vergleich ADV vs v1.1 Kompatibilität, falls Sie nicht sicher sind, welches Board Sie besitzen.
  • Bruce-Firmware: alle drei laufen auf Bruce und benötigen eine brucePins.conf-Konfiguration, um das Modul korrekt zuzuordnen.
  • Automatische Umschaltung auf Hardware-Ebene: eine Mutual-Exclusion-Schaltung schaltet automatisch zwischen dem Sub-GHz- und dem 2.4-GHz-Funkmodul um — es gibt keinen physischen Umschalter zu betätigen.
  • Host-Gerät nicht enthalten: Sie stellen den Cardputer ADV; die Hydra RF ist die Erweiterungs-Cap.

Wenn Sie die ausführlichere Erklärung dazu wollen, was CC1101 auf dieser Plattform tatsächlich macht, haben wir das separat in was ist eine CC1101-Cap für M5Stack Cardputer behandelt.

Entscheidungstabelle: 424 vs 824 Pro vs 924 Pro

Band SKU Preis ISM-Zuteilung nach Region Typische Geräte
424 — 433 MHz CP-HYDRA-424 USD 32.99 ITU-Region 1 (Europa/Afrika/Naher Osten), lizenzfreies ISM/SRD; zugleich weltweit das gebräuchlichste Sub-GHz-Band für Verbrauchergeräte Funkschlüssel, Garagentore, Sensoren, Wetterstationen
824 Pro — 868 MHz CP-HYDRA-824 USD 35.99 EU/UK-SRD-Band, reguliert nach ETSI EN 300 220 und CEPT-Empfehlung 70-03 mit Duty-Cycle-Grenzwerten EU/UK-Sub-GHz-Verbraucher- und IoT-Geräte im 863-870 MHz SRD-Bereich
924 Pro — 915 MHz CP-HYDRA-924 USD 35.99 902-928 MHz ISM-Band für Amerika, FCC-reguliert Sub-GHz-Geräte in den USA, Kanada, Australien und Lateinamerika im Bereich 902-928 MHz

Nicht sicher, ob eine Sub-GHz-Cap überhaupt das richtige Modul für Ihr Projekt ist, verglichen mit anderen HF-Optionen? Unser Vergleich bestes HF-Modul für M5Stack Cardputer zeigt das breitere Feld.

Warum die Bandwahl wirklich wichtig ist

Der CC1101-Chip selbst ist ein konfigurierbarer Sub-GHz-Transceiver, aber die Antenne jeder Hydra RF Cap ist physisch auf eine Mittenfrequenz abgestimmt. Genau diese Abstimmung macht das Funkmodul bei 433, 868 oder 915 MHz effizient — das ist keine Firmware-Einstellung, die Sie nach dem Kauf ändern können.

Eine auf 433 MHz abgestimmte Antenne funktioniert bei 915 MHz schlecht, und umgekehrt. Die Bandwahl muss sowohl zur gesetzlichen ISM-Zuteilung Ihrer Region als auch zur tatsächlich genutzten Frequenz Ihrer Zielgeräte passen — liegt eines von beidem falsch, erhalten Sie eine Cap, die auf dem Papier konform, in der Praxis aber schwach ist, oder umgekehrt.

424 vs 824 Pro vs 924 Pro: der Hardware-Unterschied

Über die Frequenz hinaus bringen die 824 Pro und die 924 Pro technische Verbesserungen gegenüber dem kompakten Grunddesign der 424 mit — sie sind jedoch untereinander nicht identisch:

Merkmal Hydra RF 424 (Basis) Hydra RF 824 Pro Hydra RF 924 Pro
Band 433 MHz 868 MHz 915 MHz
HF-Chip CC1101 TI CC1101 CC1101
HF-Engineering Kompaktes Grunddesign 50-Ohm-impedanzangepasster HF-Pfad, verfeinerter Strompfad Transientenstabilisierte Stromschiene, Dual-Chip-PCB-Layout zur Minimierung von Übersprechen
Lieferumfang Nur Modul Modul + 2 High-Gain-Antennen + 3D-gedrucktes Gehäuse Modul + 2 High-Gain-Antennen + 3D-gedrucktes Gehäuse
Preis USD 32.99 USD 35.99 USD 35.99

Kurz gesagt: Die 424 ist der kompakte Einstieg mit Basisausstattung in 433 MHz. Die 824 Pro und die 924 Pro bilden die „Pro"-Stufe, ihre Verbesserungen unterscheiden sich jedoch — die 824 Pro erhält einen 50-Ohm-impedanzangepassten HF-Pfad, während die 924 Pro eine transientenstabilisierte Stromschiene und ein Dual-Chip-PCB-Layout erhält. Beide zielen auf sauberere Sub-GHz-Leistung ab, und beide werden mit zwei High-Gain-Antennen plus Gehäuse statt eines bloßen Moduls ausgeliefert.

Region zum gesetzlichen Band: passend zu Ihrem Land

Als allgemeine ISM/SRD-Zuteilungsinformation formuliert, keine Rechtsberatung — prüfen Sie vor dem Senden stets Ihre lokalen Funkvorschriften:

  • 433 MHz: lizenzfreies ISM/SRD in der ITU-Region 1 (Europa/Afrika/Naher Osten, 433.05-434.79 MHz) laut dem Wikipedia-Überblick „ISM radio band" und der ISM-Band-Applikationsschrift von TI (SWRA048), und weltweit das gebräuchlichste Band für Sub-GHz-Verbrauchergeräte. In den USA überschneidet sich 433 MHz mit dem 70 cm Amateurfunkband, wobei die Nutzung durch lizenzfreie Geräte mit geringer Leistung dort unter den FCC-Part-15-Grenzwerten üblich ist.
  • 868 MHz: das EU/UK-SRD-Band (863-870 MHz), reguliert durch ETSI EN 300 220 und die CEPT-Empfehlung 70-03, die Duty-Cycle-Grenzwerte vorschreiben.
  • 915 MHz: das 902-928 MHz ISM-Band, das in Amerika (USA, Kanada, Australien, Lateinamerika) genutzt wird und von der FCC unter Part 15 reguliert wird, laut dem Wikipedia-Eintrag „ISM radio band".

Keine Rechtsberatung — prüfen Sie aktuelle Zuteilungen und Duty-Cycle-Regeln vor dem Senden bei der Telekommunikationsbehörde Ihres Landes.

Welche sollten Sie tatsächlich kaufen?

  • Sie befinden sich in Europa, im Nahen Osten oder in Afrika und arbeiten mit typischen Verbraucher-Funkschlüsseln/-Sensoren: Greifen Sie zur Hydra RF 424 bei 433 MHz — dem gebräuchlichsten Band für diese Geräteklasse.
  • Sie befinden sich in der EU/UK und zielen speziell auf 868 MHz SRD-Geräte ab: die Hydra RF 824 Pro entspricht dem ETSI EN 300 220 / CEPT 70-03 Band und wird mit dem impedanzangepassten HF-Pfad plus zwei Antennen und einem Gehäuse geliefert.
  • Sie befinden sich in den USA, Kanada, Australien oder Lateinamerika: die Hydra RF 924 Pro deckt das 902-928 MHz FCC-ISM-Band mit der transientenstabilisierten Stromschiene und dem Dual-Chip-Layout ab.
  • Sie wünschen die Pro-Zubehörausstattung (zwei High-Gain-Antennen + Gehäuse) unabhängig vom Band: Wählen Sie zwischen 824 Pro oder 924 Pro rein nach Ihrer Region/Gerätefrequenz — das Zubehörpaket ist identisch, nur die abgestimmte Frequenz unterscheidet sich.

Passen Sie das Band an Ihre Region und Geräte an

Alle drei Hydra RF Caps benötigen einen Cardputer ADV und die Bruce-Firmware mit konfigurierter brucePins.conf.

Hydra RF 424 — 433 MHz Hydra RF 824 Pro — 868 MHz Hydra RF 924 Pro — 915 MHz

FAQ

Welches Hydra RF Band sollte ich für mein Land kaufen?
Prüfen Sie zuerst die gesetzliche ISM/SRD-Zuteilung Ihrer Region, dann die Frequenz, die Ihre Zielgeräte nutzen. Grob gilt: 433 MHz (Hydra RF 424) passt zur ITU-Region 1 — Europa, Afrika, Naher Osten — und ist weltweit das gebräuchlichste Band für Sub-GHz-Verbrauchergeräte. 868 MHz (Hydra RF 824 Pro) ist das EU/UK-SRD-Band nach ETSI EN 300 220 / CEPT 70-03. 915 MHz (Hydra RF 924 Pro) ist das FCC-regulierte ISM-Band für die USA, Kanada, Australien und Lateinamerika. Dies sind allgemeine ISM/SRD-Informationen, keine Rechtsberatung — prüfen Sie Ihre lokalen Funkvorschriften.
Kann eine einzige Hydra RF Cap alle drei Bänder abdecken?
Nein. Die Antenne jeder Hydra RF Cap ist physisch auf eine einzige Mittenfrequenz abgestimmt — 433, 868 oder 915 MHz. Eine auf 433 MHz abgestimmte Antenne funktioniert bei 915 MHz schlecht und umgekehrt, daher ist die Bandwahl eine einmalige Hardware-Entscheidung, keine Firmware-Einstellung.
Ist 433 MHz in den USA legal nutzbar?
433 MHz überschneidet sich in den USA mit dem 70 cm Amateurfunkband, und die Nutzung lizenzfreier Geräte mit geringer Leistung bei 433 MHz ist dort unter den FCC-Part-15-Grenzwerten üblich. Dies sind allgemeine ISM/SRD-Zuteilungsinformationen, keine Rechtsberatung — prüfen Sie die aktuellen FCC-Regeln und Ihren konkreten Anwendungsfall vor dem Senden.
Was ist der tatsächliche Unterschied zwischen der 424 und der 924 Pro?
Über die Frequenz hinaus (433 MHz vs 915 MHz) ist die 424 die kompakte Basisversion — nur das CC1101-Modul. Die 924 Pro erhält eine transientenstabilisierte Stromschiene und ein Dual-Chip-PCB-Layout zur Minimierung von Übersprechen und wird mit 2 High-Gain-Antennen plus einem 3D-gedruckten Gehäuse-Kit geliefert, im Gegensatz zum reinen Modul-Paket der 424. (Der 50-Ohm-impedanzangepasste HF-Pfad ist die Verbesserung der 824 Pro.)
Passt die Hydra RF auf den originalen Cardputer v1.1?
Nein. Alle drei Hydra RF Caps (424, 824 Pro, 924 Pro) sind ausschließlich für den M5Stack Cardputer ADV konzipiert, nicht für den originalen Cardputer v1.1. Den vollständigen Vergleich finden Sie in unserem Leitfaden ADV vs v1.1 HF-Modul-Kompatibilität.

Quellen & weiterführende Informationen: PINGEQUA-Produktseiten für Hydra RF 424 (CP-HYDRA-424), Hydra RF 824 Pro (CP-HYDRA-824) und Hydra RF 924 Pro (CP-HYDRA-924); Wikipedia, „ISM radio band"; ISM-Band-Applikationsschrift SWRA048 von Texas Instruments; ETSI EN 300 220; CEPT-Empfehlung 70-03; FCC Part 15. PINGEQUA ist ein unabhängiger Hersteller und steht in keiner Verbindung zu M5Stack, Bruce, Texas Instruments, Nordic Semiconductor, Semtech oder Meshtastic.

Die oben stehenden Frequenz- und ISM/SRD-Band-Informationen sind allgemeines Referenzmaterial, keine Rechtsberatung — prüfen Sie vor dem Senden auf einem beliebigen Sub-GHz-Band stets die aktuellen Funkvorschriften für Ihr spezifisches Land.
